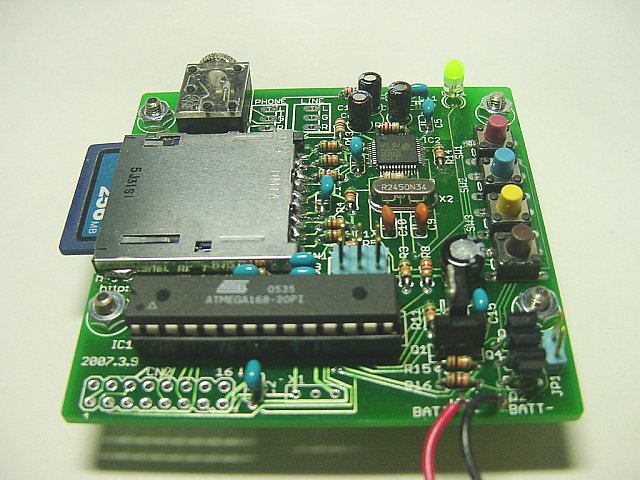

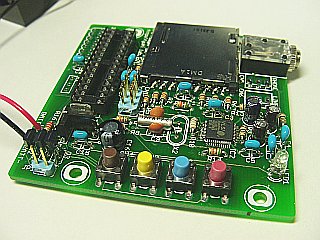

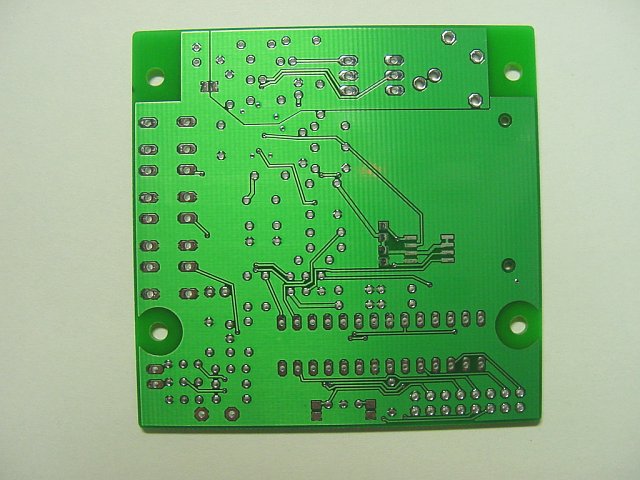

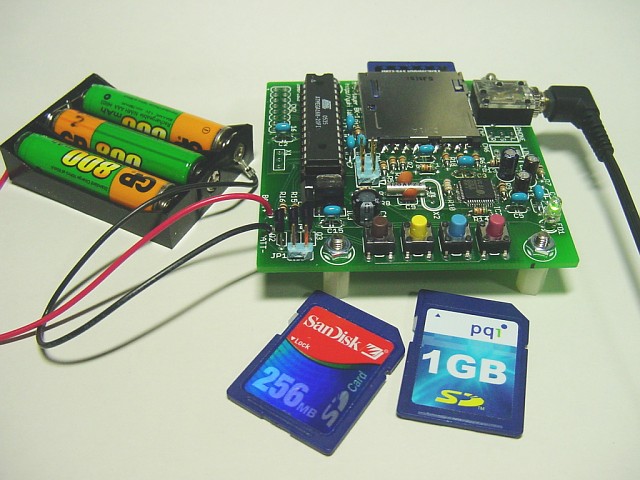

基板写真

概要

• MMC/SDメモリーカードの MP3ファイルを再生する MP3プレーヤー基板です。
• 基本的な仕様は３号機とだいたい同じです。ただし、電源は 3.5〜6.5V入力となります。
• 初心者でも作りやすいように通常のリード線タイプの部品を使い、マイコンも DIPを使っています。ただし、MP3デコーダチップ(VS1011e)と SDカードソケットにはそのタイプがありませんので表面実装部品となっています。VS1011eのハンダづけは初心者には無理(ピンのピッチは 0.5mm)ですのであらかじめ実装してお届けする予定です。
• 基板のサイズは 幅 68mm 高さ 67mm。単四３本の電池ボックスといっしょにタカチのプラスチックケース SS-125に入るサイズです。ネジ穴も SS-125に合わせてあります。左上と右上のネジ穴部分を切り欠けば LM-140Gにもぎりぎりで入ります(ただし、ネジ穴は合わない)。
• 仮りにも「オーディオ機器」ということで、SDカードコネクタは秋月で売っている安価なものを使わず、あえて高価なアルプス製を使っています。秋月のものは抜くときはそのまま引っ張るタイプなのに対して、アルプス製の物は少し押すと飛び出てくるタイプ(プッシュ−プッシュ方式)なので高級感があります。

  注：アルプスの SDカードコネクタは取扱い中止になってしまいました。初回はアルプスのパターンのまま、無理矢理ヒロセのソケットを搭載します。次回ロットは最初からヒロセでパターン設計します。もちろん、ヒロセのコネクタもプッシュ−プッシュ方式です。
• グランドパターンはベタパターンとし、アナログ回路のグランドは分けてあります。これによりノイズ等の面で有理になりますが、半面、グランドのハンダがつきにくくなるデメリットもあります。サーマルランド処理はしてありますが、それでも小容量のハンダごてだと難しいようです。
• マイコンチップは ATmega168を使用し、メモリーカードからファームウェアを読み込むブートローダも実装する予定です。これにより、AVRプログラマ(ライタ)が無くてもファームウェアを入れ換えられるようになります。当サイトからリリースされると思われるバグ修正や、用途別にファームウェアを入れ換えるなどもできるでしょう。
• 応用工作がしやすいように I/Oポートの信号を左下のコネクタ CN2に出してあります。例えば、スイッチや LEDを基板に実装せずに CN2からケーブルを出してパネルに取り付けるなどもできますし、ファームウェアを改造してシリアル信号で MP3ファイルを再生するなども可能です。

→回路図(PNG 1486x1025 px)

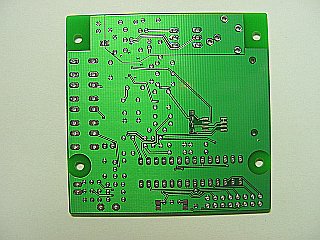

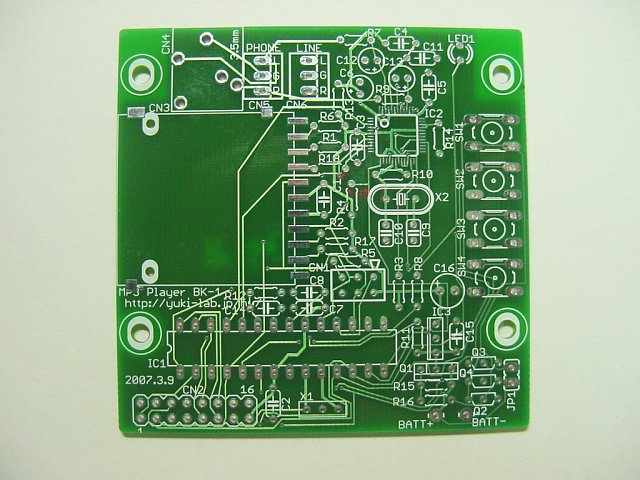

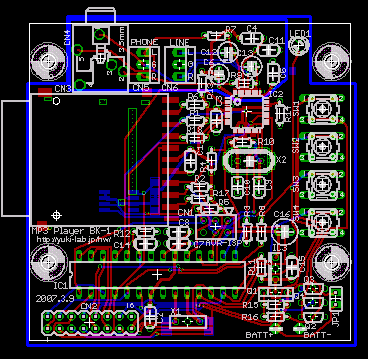

基板パターン図

CN2 信号表

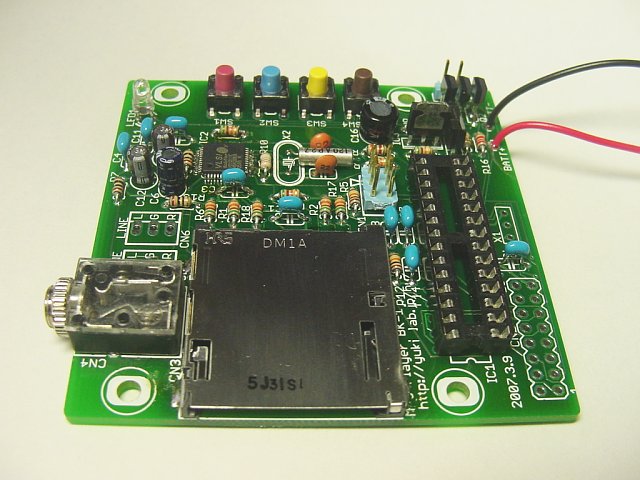

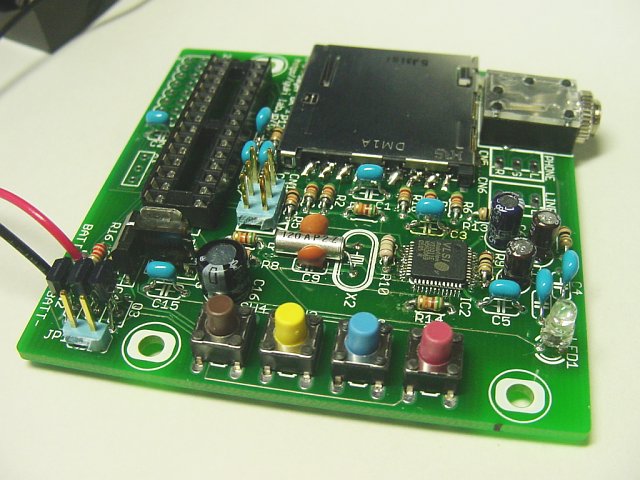

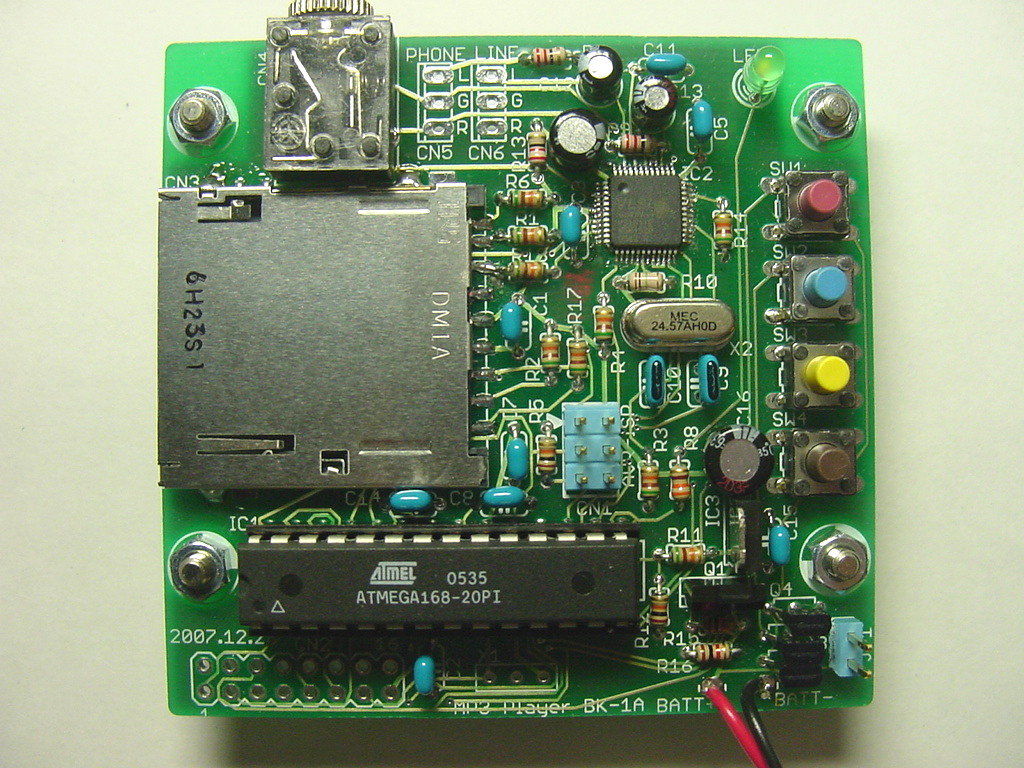

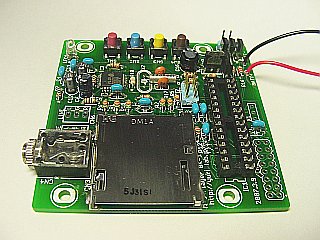

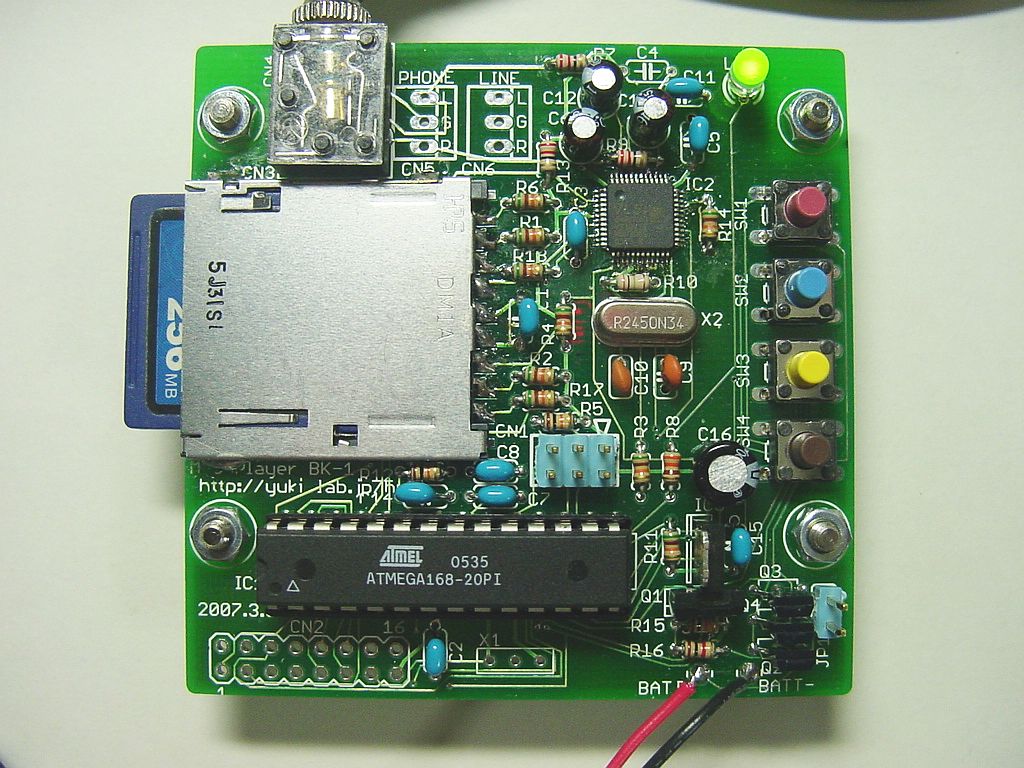

基板クローズアップ

BK-1

BK-1A

部品表

組み立て上の注意点

　部品は最初に CN3(SDメモリーカードコネクタ)をつけて下さい。それ以外はどの順番でもかまいませんが、抵抗 → クリスタル → 他の部品というふうに背の低い順番に取り付けるのがいいでしょう。

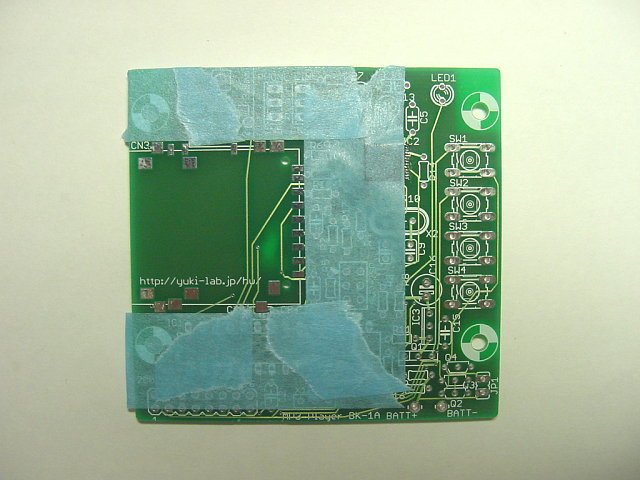

　CN3をハンダづけする際に慣れていない人は左の画像のようにコネクタの回りをマスキングテープでマスクしてからやるといいでしょう。これは、作業中に付近の穴を誤って塞いでしまうのを防ぐためです。

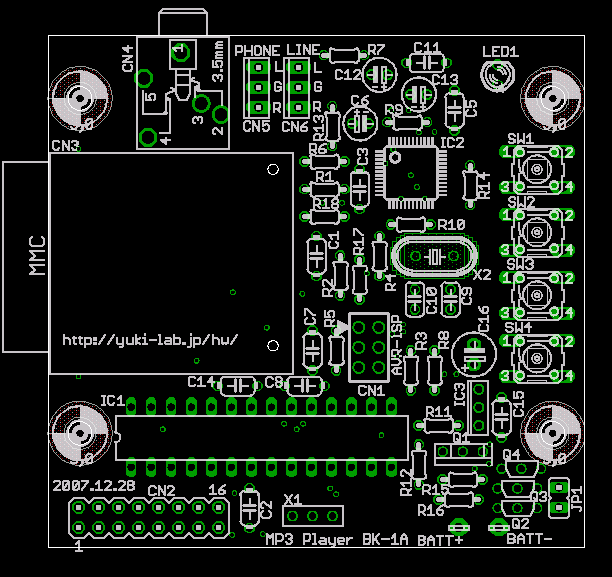

　電解コンデンサ等の向きや部品番号などはシルク印刷図をご覧下さい。

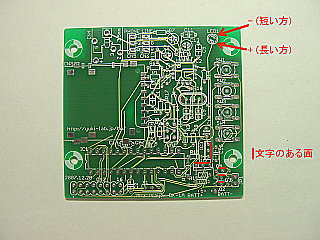

　LEDの向きは左の画像のように外側がマイナス（短い方）、内側がプラス（長い方）になります。

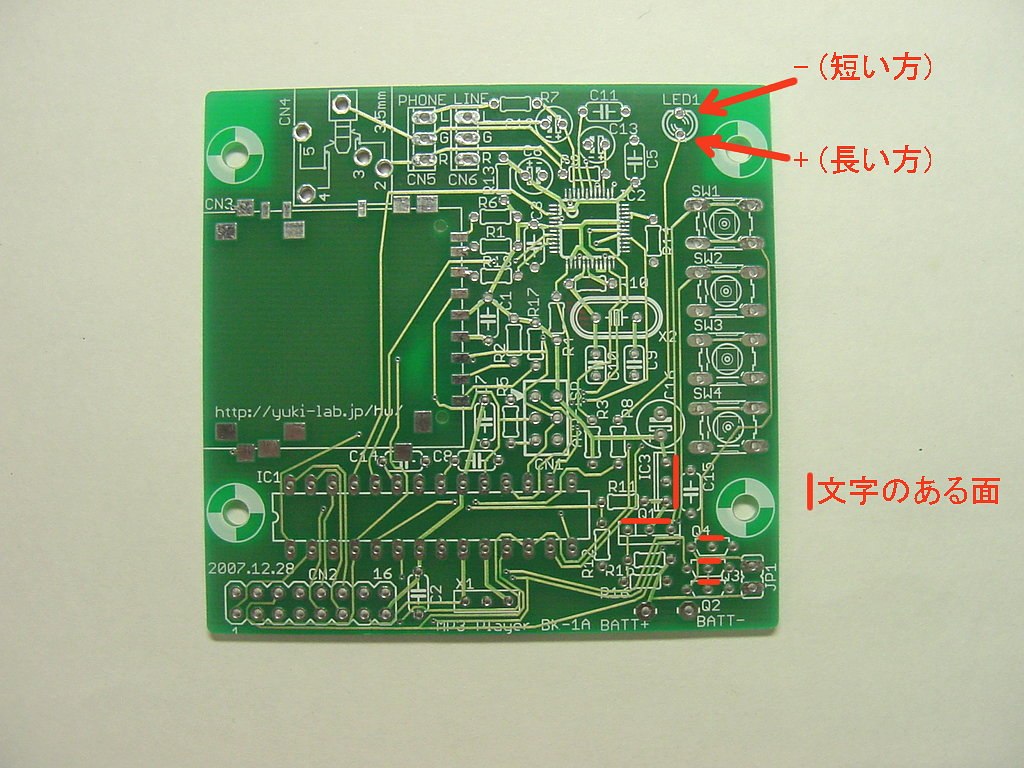

　IC3（三端子レギュレータ）やトランジスタの向きは外形をシルク印刷と合わせてください。文字の書いてある面は左の図のようになります。

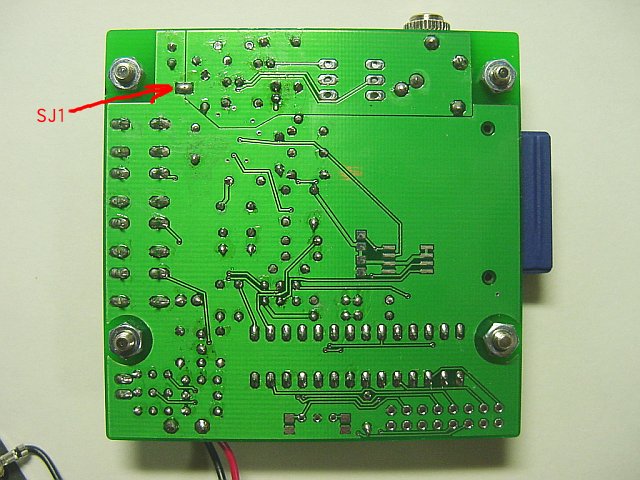

　基板裏面、LEDより少し内側にデジタルグランドとアナロググランドをショートするためのジャンパパターン(SJ1)がありますのでハンダブリッジなどでショートして下さい。

　注：これは初期の基板のみです。新しい基板はパターンショート済みですのでそのままでかまいません。

操作方法

※スイッチ付きの電池BOXを使う場合はスイッチを ONにしておきます。

• SW1 電源スイッチ 兼 曲送り
• SW2 曲戻し
• SW3 音量UP
• SW4 音量DOWN

　SW1は電源スイッチと曲送りスイッチを兼ねています。電源OFF状態で押すと電源が入り、MP3ファイルを再生します。再生中にチョンと押すと次の曲を頭出ししますが、長めに押すと電源が切れます。SW2は曲戻しスイッチです。チョンと押すと現在再生中の曲を最初から演奏します。少し長めに押すと前の曲を再生します。１秒以上長押しするとカードの最初の曲から演奏します。あとの２つは音量調整です。

　SW4を押しながら SW1を押して電源を入れると音量が初期状態(小さめ)に戻ります。また、SW3を押しながら電源を入れるとスリープモードになります。通常１回「ピッ」となる所が「ピピッ」と２回鳴ってスリープモードで起動したことを示します。この場合、30分後以降の曲間で電源が自動的に切れます。

エラー音について

　基本的に低い音（ポッという感じ）はエラー音で、高い音（ピッという感じ）は正常動作です。起動時のエラー音は以下の意味になります。

• ４回　バッテリー電圧が低すぎ(起動時に限らない)
• ３回　カードが無い、あるいは、SPIモードに入れない
• ２回　FATが認識できない、あるいは FAT32
• １回　MP3ファイルが無い

　また、バッテリー電圧が低くなってくると LEDが点滅し、曲間に「ポッ」と鳴ってそろそろ電池が切れることを警告します。ただ、現在、設定値が適当になっていますので、警告後すぐに電池が切れるかもしれません。

ブートローダについて

　部品配布分の CPUにはブートローダが入っています。通常は何もしませんが、MMC/SDメモリーカードのルートに「MP3BK1.BIN」というファイルがあると、その内容とタイムスタンプを調べて、現在のファームウェアと異なる場合はそのファイルを読み込んで自動的にセルフプログラミングします。セルフプログラミング中は LEDが高速に点滅します。２、３秒で完了します。その後、新しいファームが起動します。

　→ブートローダ ソース・HEXファイル(2008.7.29)
SDHCでハングアップする不具合は修正しましたが、SDHCを使ってのファームウェア書き換えはできません。

　→ブートローダ ソース・HEXファイル(2008.7.27)
　→ブートローダ ソース・HEXファイル(2007.3.24)

注：ブートローダを使う場合は ATmega168の拡張ヒューズビットの bit0を 0クリアして下さい。その逆にブートローダを使わず、AVRプログラマからプログラムを書き込む場合は bit0を 1にセットして下さい。

ソースファイルとバイナリ

　→MP3プレーヤー ソース・HEX・バイナリ(2009.9.22)
　カードに 256曲以上入っていて 256曲以降でストップした場合、再度再生すると最初の曲から再生するバグ修正。

　→MP3プレーヤー ソース・HEX・バイナリ(2008.7.27)
　SDHC/FAT32対応しました。ただし、SDHCの場合、旧ブートローダだとハングアップすることがありますので、ブートローダを使わないか、あるいは新しいブートローダに書き換えてください。ブートローダを書き換えるには AVRプログラマが必要です。

　→MP3プレーヤー ソース・HEX・バイナリ(2007.4.29) 　Shift_JISの２文字目が 0x80の文字を含むファイルが再生できない不具合修正
　拡張子が小文字の mp3 のファイルを無視する不具合修正

　→MP3プレーヤー ソース・HEX・バイナリ(2007.4.14)
　MP3ファイルを１段目のサブディレクトリの中も探すようにしました。探す順番は全てのサブディレクトリの中を探してからルートディレクトリを探します。なお、いずれの場合もディレクトリエントリに入っている順番に検索・再生します。

　→MP3プレーヤー ソース・HEX・バイナリ(2007.4.13)
　A/Dコンバータ割り込みが頻繁に起動されていたのを修正しました。

　→MP3プレーヤー ソース・HEX・バイナリ(2007.4.11)
　→MP3プレーヤー ソース・HEX・バイナリ(2007.4.10)

• ChaN氏の Tiny-FatFsを採用しました。
• 「MP3BK1.CNF」ファイルから設定値を読み込むようにしました。
• その他ソースの整理。

　→MP3プレーヤー ソース・HEXファイル(2007.3.27)
　→ブートローダ用バイナリ(2007.3.27)
