初代 HONDA FIT(GD1)のカーゴルームランプを LED化


2010.5.8
→ルームランプを自作ユニットで LED化

FIT カーゴルームランプの LED化  愛車のルームランプを LED化しました。HONDA FITは超メジャー車ですし、検索をかければいくらでもルームランプのキットが出てきます。わたしも車内のルームランプとマップランプはヤフオクで見つけて交換しました。そちらはそれでいいのですが、カーゴルームのランプはグレードによっては無いモデルもあるらしく、ほとんどのキットでは付属しないようです。

 そこでカーゴルームのランプも LED化しようとカプセル型(31mm長、直径 8.5mm。マクラ球と言うらしい)の LEDランプを買ったのですが、買ってから見てみるとカーゴルームのランプだけ形状が違っていました。orz

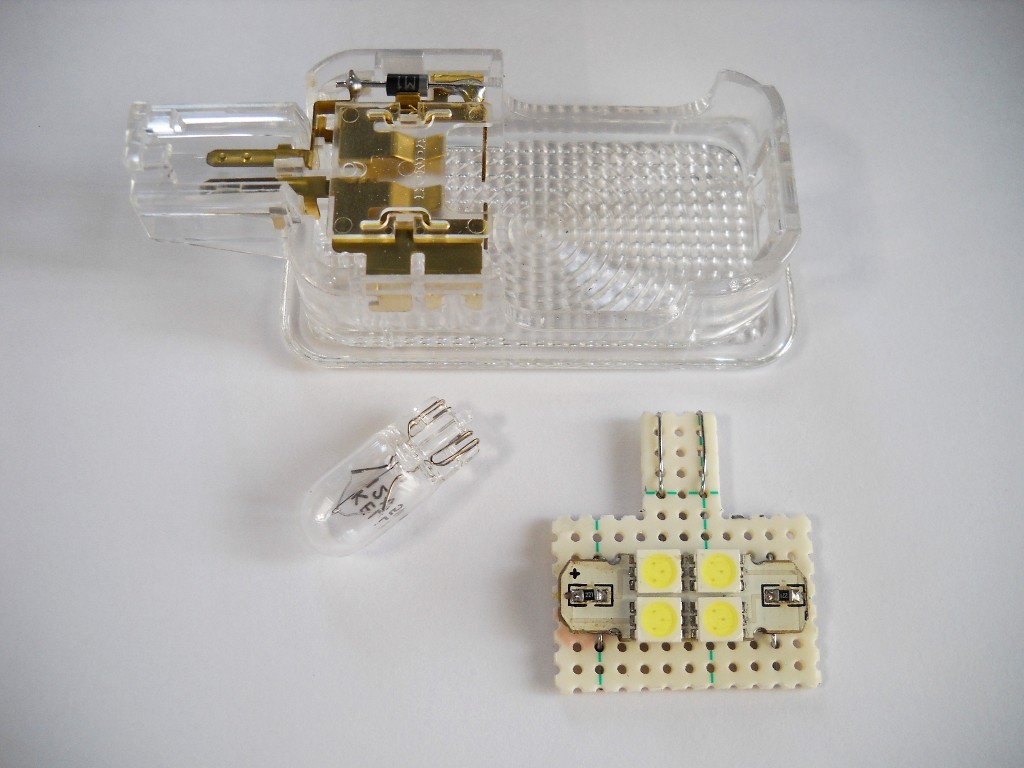

 しかたがないのでちょっと小細工してみました。カプセル型の LEDランプの両脇の金具を外し、すずメッキ線をハンダづけして万能基板に固定しました。画像を見ればだいたいおわかりかと思います。

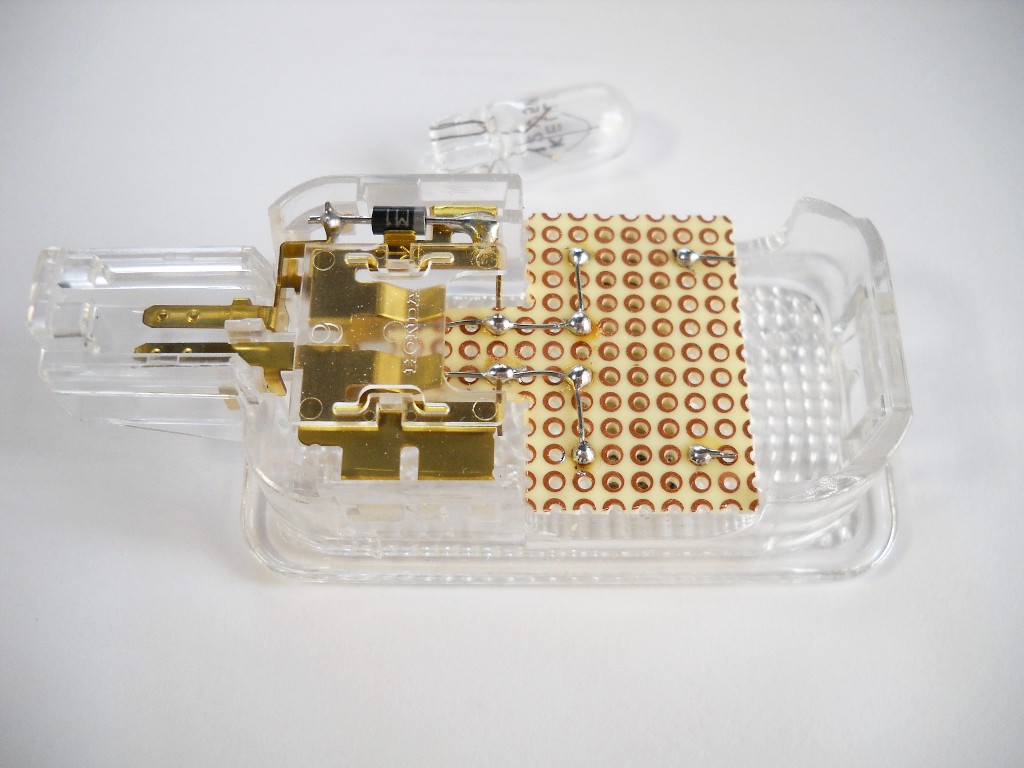

基板をランプのガワに取り付けた所  これをランプのガワに挿入。ちょうど基板の縁がガワにはまり込む寸法になってたので、特に接着剤等無くてもしっかり固定されました。偶然ですけどね。

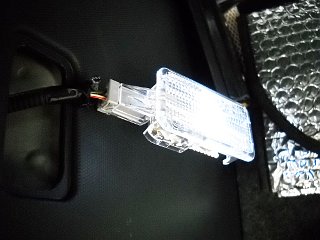

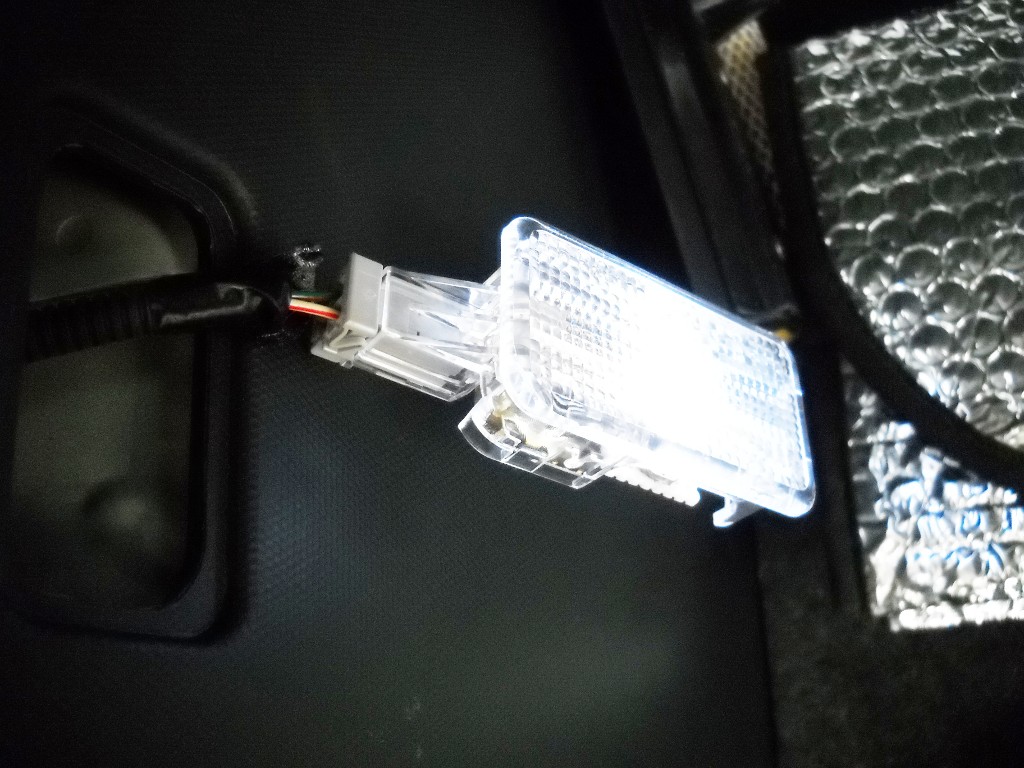

LED化されたカーゴルームランプ  というわけで LED化完了。やっぱり明るいです。ちなみにうちの場合、電流を測ってみたら約60mAでした。0.72Wということになります。交換前は 5Wの T10ウエッジ球が使われてたので消費電流は 1/7になりました。
