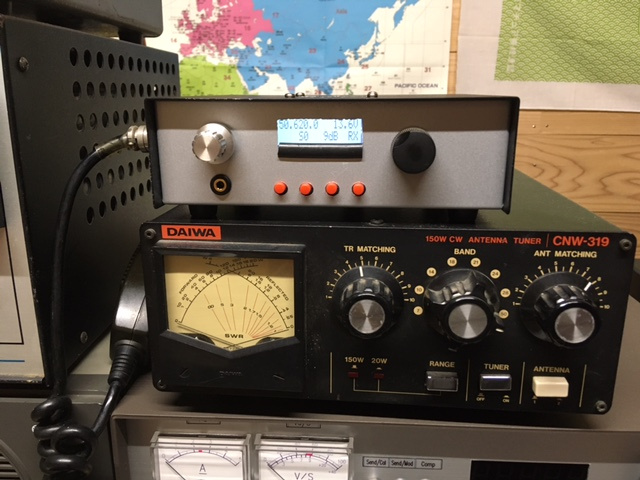

JH0FJG 岡村OMが KTR-10を製作され、JARDの測定器室でスプリアス等の測定をされました。その結果を公開してもよいとのことなので参考としてここで公開します。
なお、あくまでもこれは岡村OMが作成されたものの結果です。KTR-10はキットですので、製作の具合によっては以下の特性は出ないこともあり得ます。ご了承ください。周波数偏差はデフォルトでは数100Hz程度ずれていることが普通ですので補正してから検査に望んだものと思われます。(液晶パネルのメニュー操作で調整できます。)

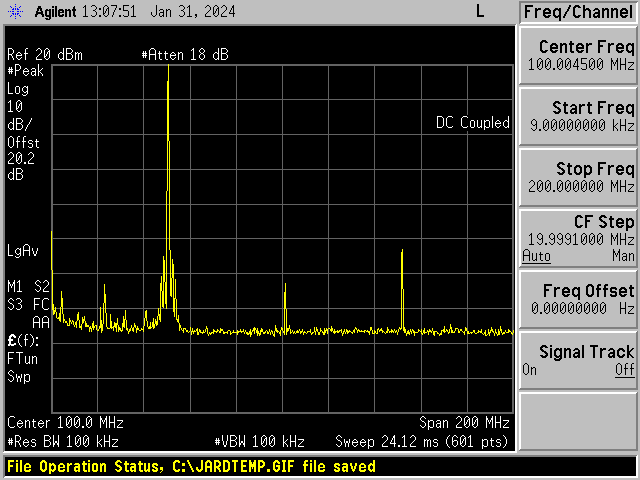

| 周波数帯等 | 帯域外領域におけるスプリアス発射の強度 | スプリアス領域における不要発射の強度 | 無線設備規則第７条の基準への適合 | 定格出力 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 周波数(MHz) | 電波型式 | 測定周波数(MHz) | 実測値(dBm) | 減衰値(dBc) | 規格限度値 | 測定周波数(MHz) | 実測値(dBm) | 減衰値(dBc) | 規格限度値 | ||

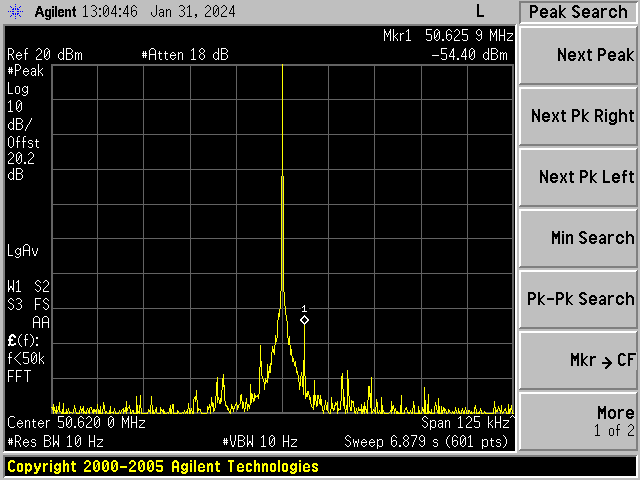

| 52 | 無変調 | 50.6259 | -54.4 | -74.4 | -10dBm以下 | 適合 | 0.1 | ||||
| 52 | A3E | 151.8700 | -36.2 | -56.2 | -13dBm以下 | 適合 | 0.1 | ||||

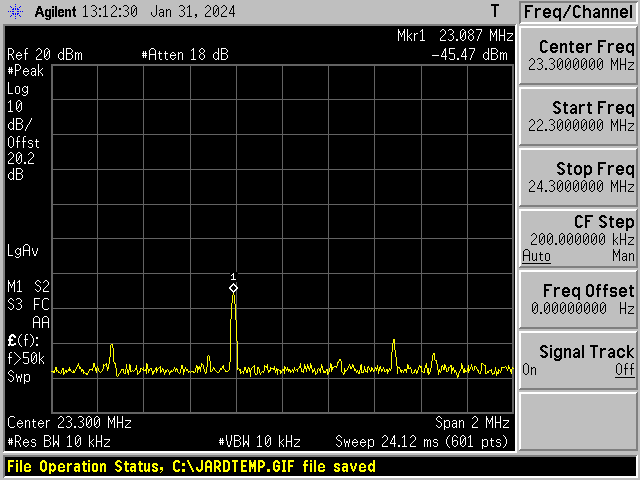

| 52 | A3E | 23.0870 | -45.7 | -65.7 | -13dBm以下 | 適合 | 0.1 | ||||

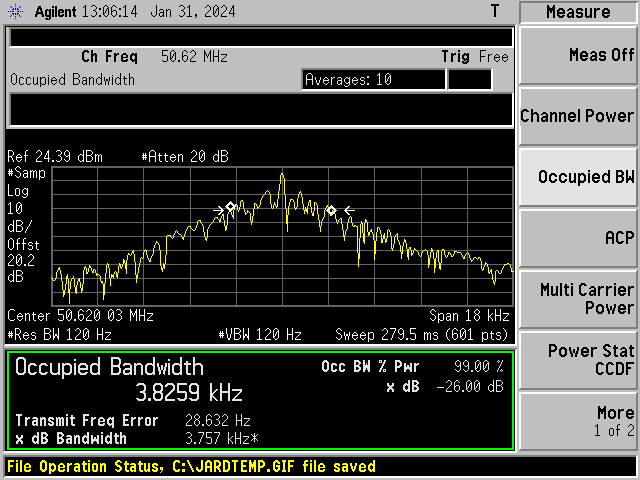

| 周波数帯等 | 基準出力測定時 | 占有周波数帯域の範囲 | 空中線電力/変調状態設定時 | 帯域外測定時のE4440A測定[Hz] | 基準電力測定時のdBmの変換値 [W] | 規定の空中線電力時の周波数/偏差 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 周波数(MHz) | 電波型式 | 基準出力[dBm] | RF出力区分 | 中心周波数[MHz] | 実測出力[dBm] | 下限周波数[Hz] | 上限周波数[Hz] | 空中線電力[W] | 設定値(W,%,KHz) | 測定(保存)年月日 | 占有帯域幅[KHz] | 温度(℃) | 湿度(％) | 周波数 [MHz] | 偏差 [ppm] | 無線設備規則第７条の基準への適合 | ||
| 52 | A3E | 20.00 | 1W以下 | 50.620034 | 20.00 | 50,617,034 | 50,623,034 | 0.10 | 59.10 | 2024/1/31 13:09 | 50,620,034.1 | 3.830 | 0.10 | 23.3 | 21.2 | 50.620026 | 0.51 | 適合 |
| 52 | A3E | 20.00 | 1W以下 | 50.620034 | 20.00 | 50,617,034 | 50,623,034 | 0.10 | 59.10 | 2024/1/31 13:12 | 50,620,034.1 | 3.830 | 0.10 | 23.3 | 21.2 | 50.620026 | 0.51 | 適合 |
| 赤枠内のデータは法規で要求される必要データ(測定結果表の数値は、全て法規での要求項目) | |
| 緑枠内のデータは測定に使用する基準データ | |
| 黄枠内のデータは参考データ | |
| スペクトラムアナライザ：アジレント・テクノロジー（株） Ｅ４４４０Ａ/SN：ＭＹ４５３０４８５０ 校正年月：令和 5年10月 アジレント・テクノロジー（株） | |
