Atmel Flipのインストール

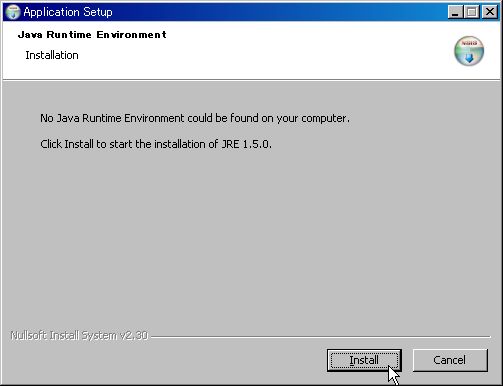

　ルネサス R8C用のプログラマではありますが、R8Cprog162はコントローラにアトメル AT90USB162を使っているので、ファームウェアの書き込みはアトメルの Flipを使います。こちらからダウンロードできます。JRE(Java Runtime Environment)付きのバージョンをインストールすると左のような画面になります。既に JREがインストール済みの場合は JRE無し版でいいでしょう。

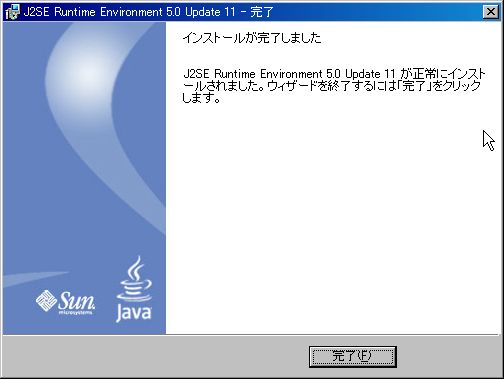

　JREは普通にインストールして下さい。デフォルトで進めると左のようになるでしょう。

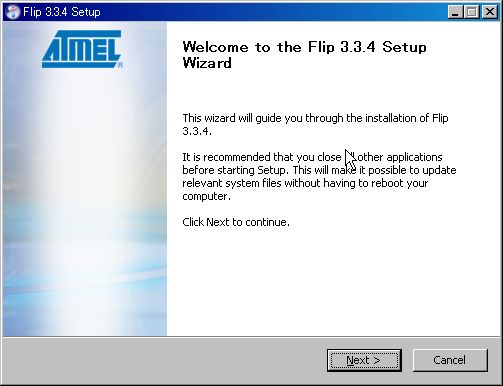

　Flip本体のインストールです。

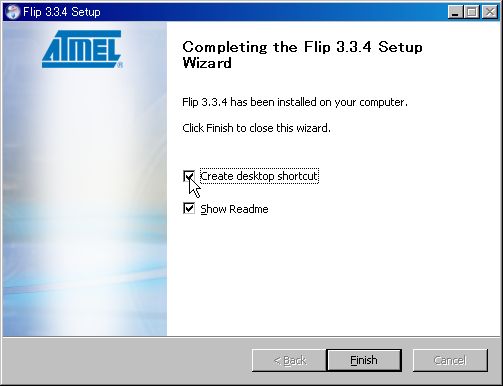

　こちらもデフォルトで進めれば普通にインストールできるはずです。

Flipのセッティング

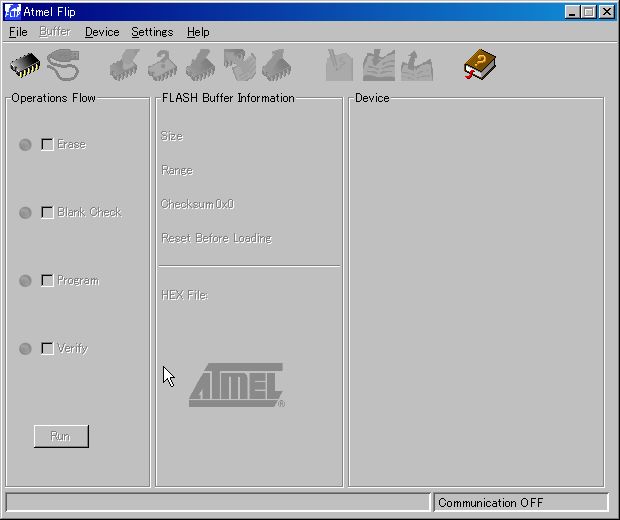

　Flipを起動すると左のようなウィンドウが開きます。

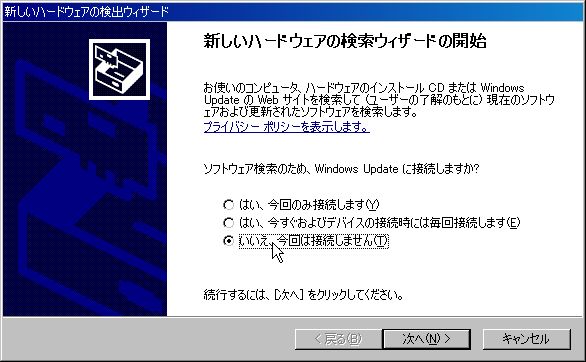

　工場出荷状態(ユーザーが一度もファームウェアを書き込んでいない状態)の AT90USB162を USBにつなぐと「新しいハードウェア検出ウィザード」が起動します。

　Flipをインストールしてあれば既にドライバは HDD内にありますので、この段階でネット接続する必要はありません。

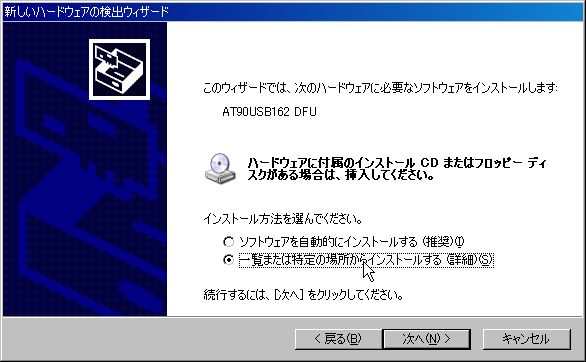

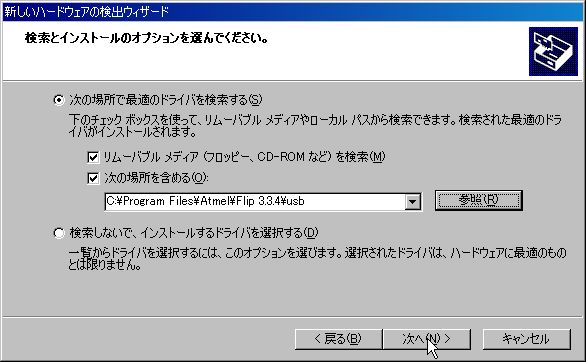

　ドライバのありかを指定します。

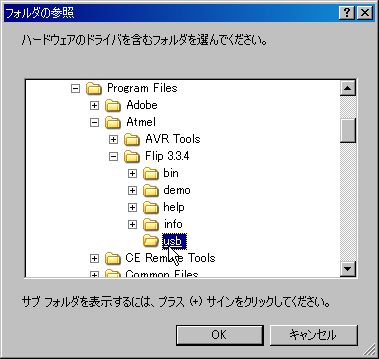

　Flipをデフォルトでインストールした場合、C:¥Program Files¥Atmel¥Flip 3.3.4¥usb にドライバがあるので、そこを指定します。

　指定後、インストールを続けると

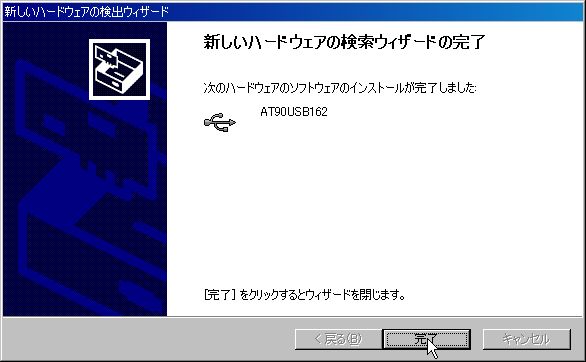

　完了するはずです。

ファームウェアの書き込み方法

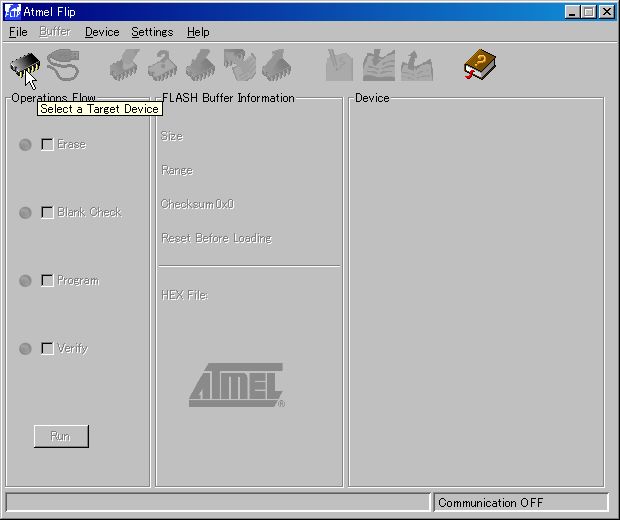

　Flipのウィンドウです。左上の ICのアイコン(Select a Target Device)をクリックします。

　デバイスを聞かれますので AT90USB162 を選びます。

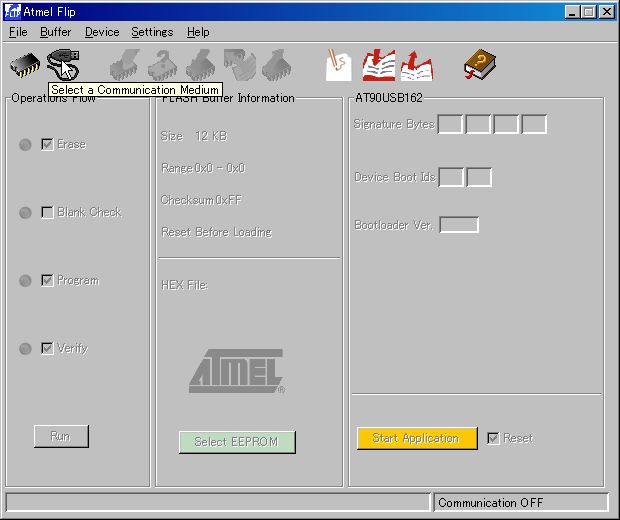

　次に USBケーブルのアイコン(Select a Communication Medium)をクリックします。

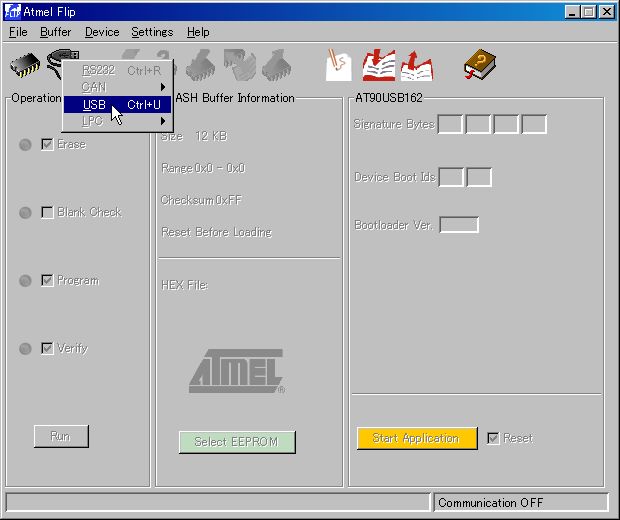

　USBを選びます。

　「Open」をクリックします。

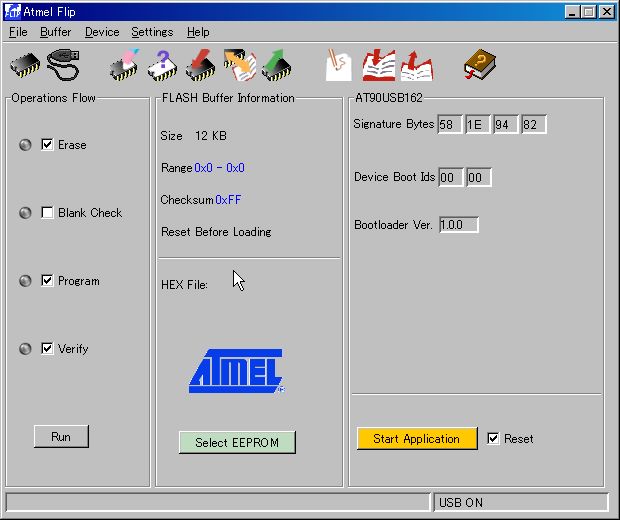

　USBに AT90USB162が繋がっていてドライバも正常にインストールされている場合は、左のように各操作アイコン・ボタンが有効になります。

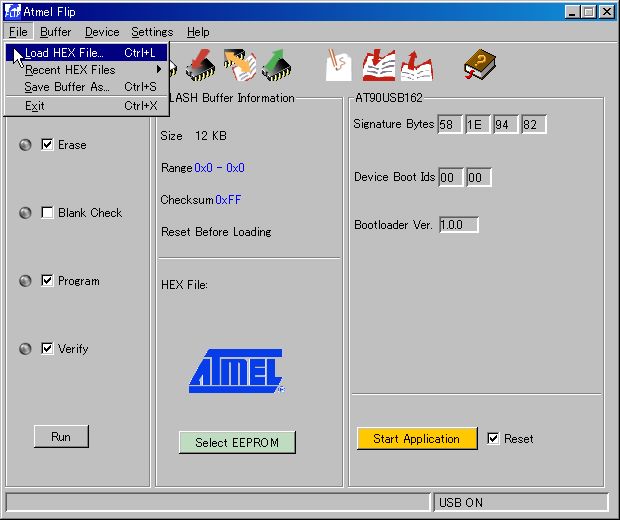

　書き込むファームウェアのファイルを指定します。メニューの File → Load HEX File... を選んでください。

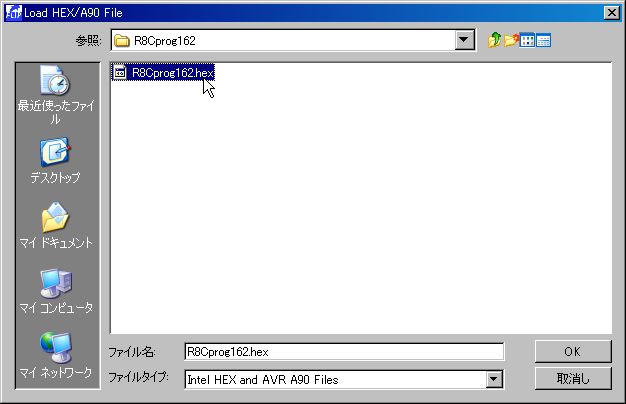

　書き込むファイルを指定します。R8Cprog162の場合は R8Cprog162.hex です。

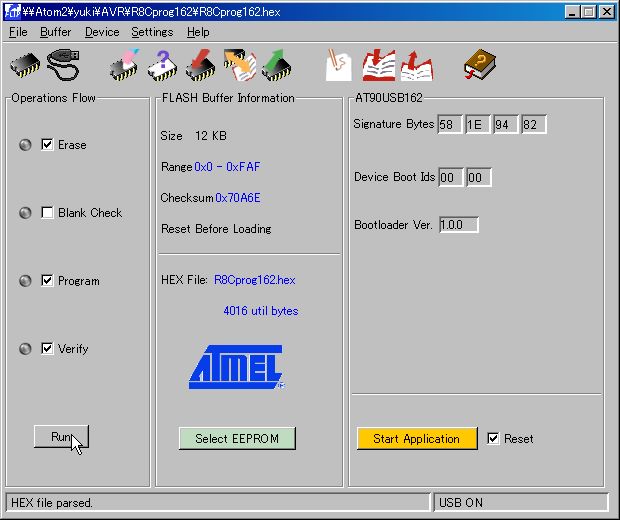

　左下の「Run」ボタンを押します。

　消去・書き込み・ベリファイが実行されます。

　無事書き込まれたら、下のステータスバーに「Verify PASS」と出ます。そうしたら、右下の「Start Application」ボタンを押すか、あるいは、USBから AT90USB162の基板を抜いて再度、差し直します。

　なお、こうすると AT90USB162の回路は以前とは別の USB機器として動作します。Windowsの場合は再度、ドライバを要求されますが、この場合は Flipのドライバではなく、書き込んだファームウェアに応じたドライバが必要です。

再度、ファームウェアを書き込む(ブートローダの起動)

　AT90USB162はユーザーが Flipでなんらかのファームウェアを書き込んだらそれ以降はそのプログラムの USB機器として動作しますので、そのままでは Flipでファームウェアの書き換えができません。しかし、工場出荷時のブートローダは消えていませんので、それを起動すれば再度、Flipでファームウェアを書き換えることができます。

　R8Cprog162の場合は基板上の RESETボタンと BOOTボタンを使います。USBにつないだまま、RESETボタンを押しながら BOOTボタンを押し、RESETボタンを先に放してから BOOTボタンを放すとブートローダが起動します。後は上記の方法で書き込みができます。

　ストロベリーリナックスの AT90USB162 AVR-USBマイコンボードの場合はよくある質問をご覧下さい。
