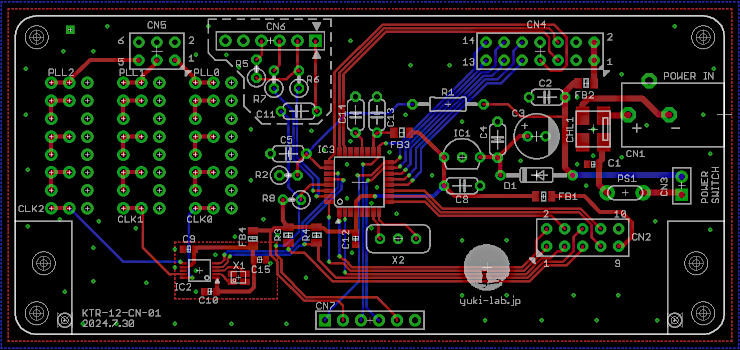

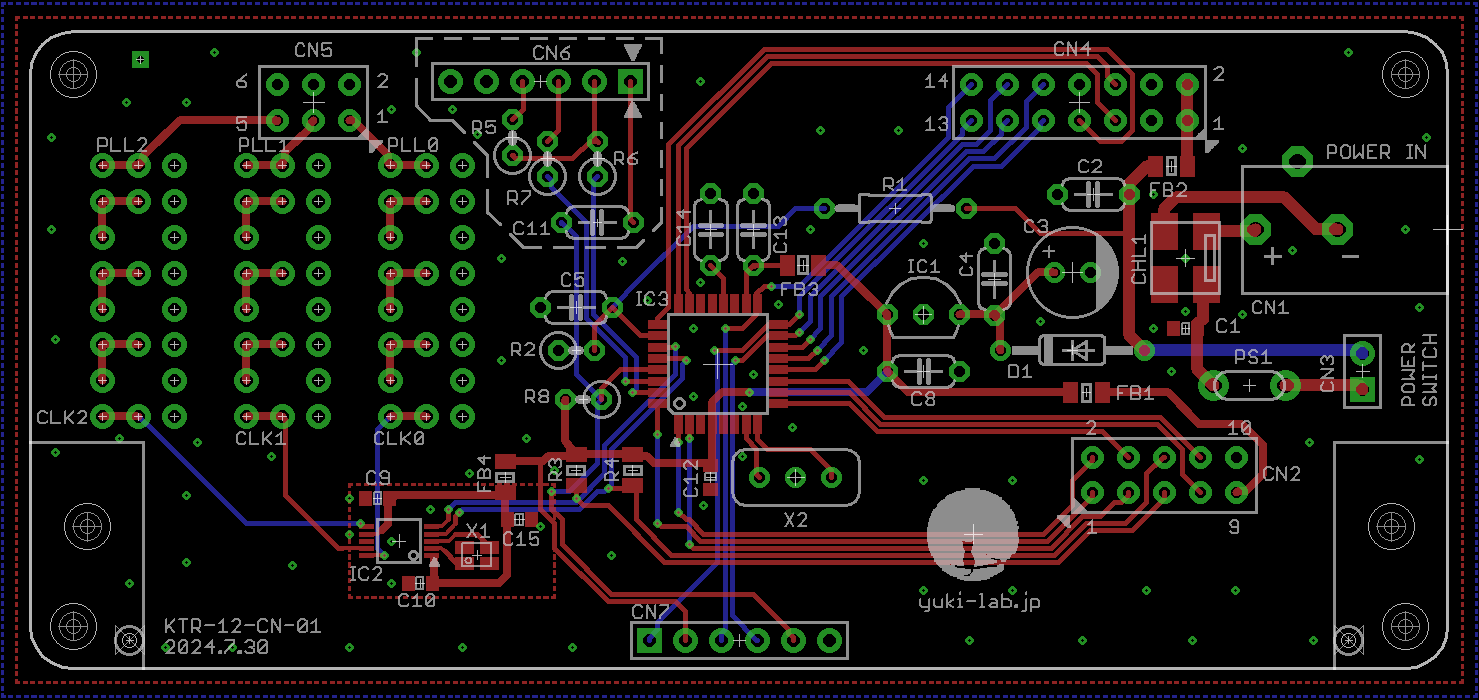

基板パターン

ファームウェアソースコード

→KTR-10/KTR-12 ファームウェア

基板の作り方(例)

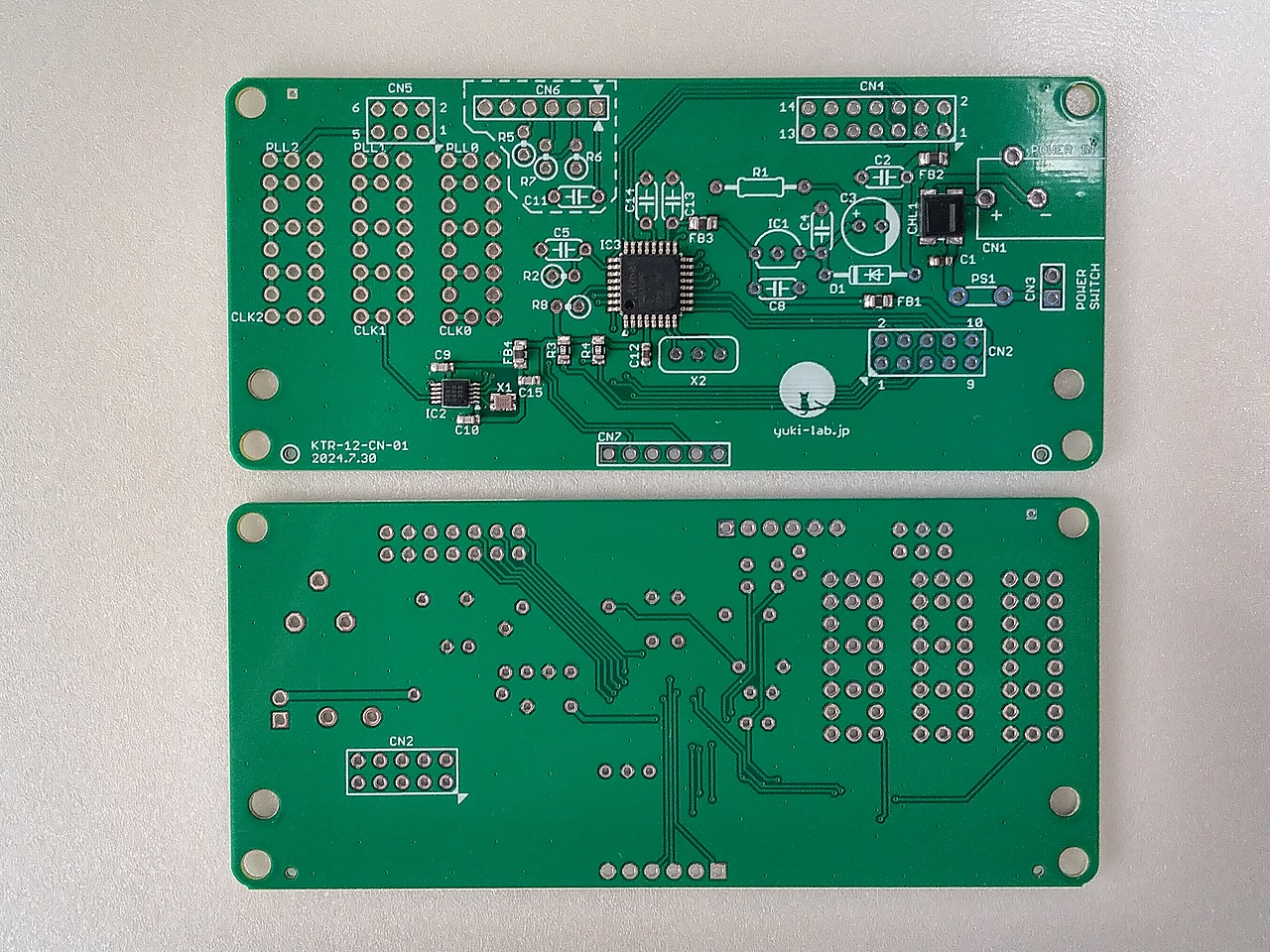

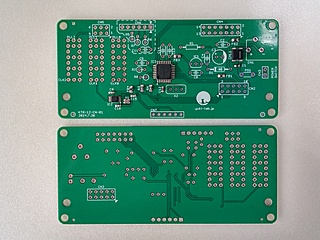

32ピンのフラットパッケージの ATmega328PBを用いたコントロール・PLL基板です。DIP版より安価に入手できるので採用しました。また、内蔵CR発振器の精度も上がっているのでセラミック発振子も不要です(基板パターンは残してあります)。

MCU(ATmega328PB)はプログラム済みです。基板は共晶ハンダでメッキされています。ハンダは共晶ハンダをお使いください。キットには基板は１枚だけ入っています。

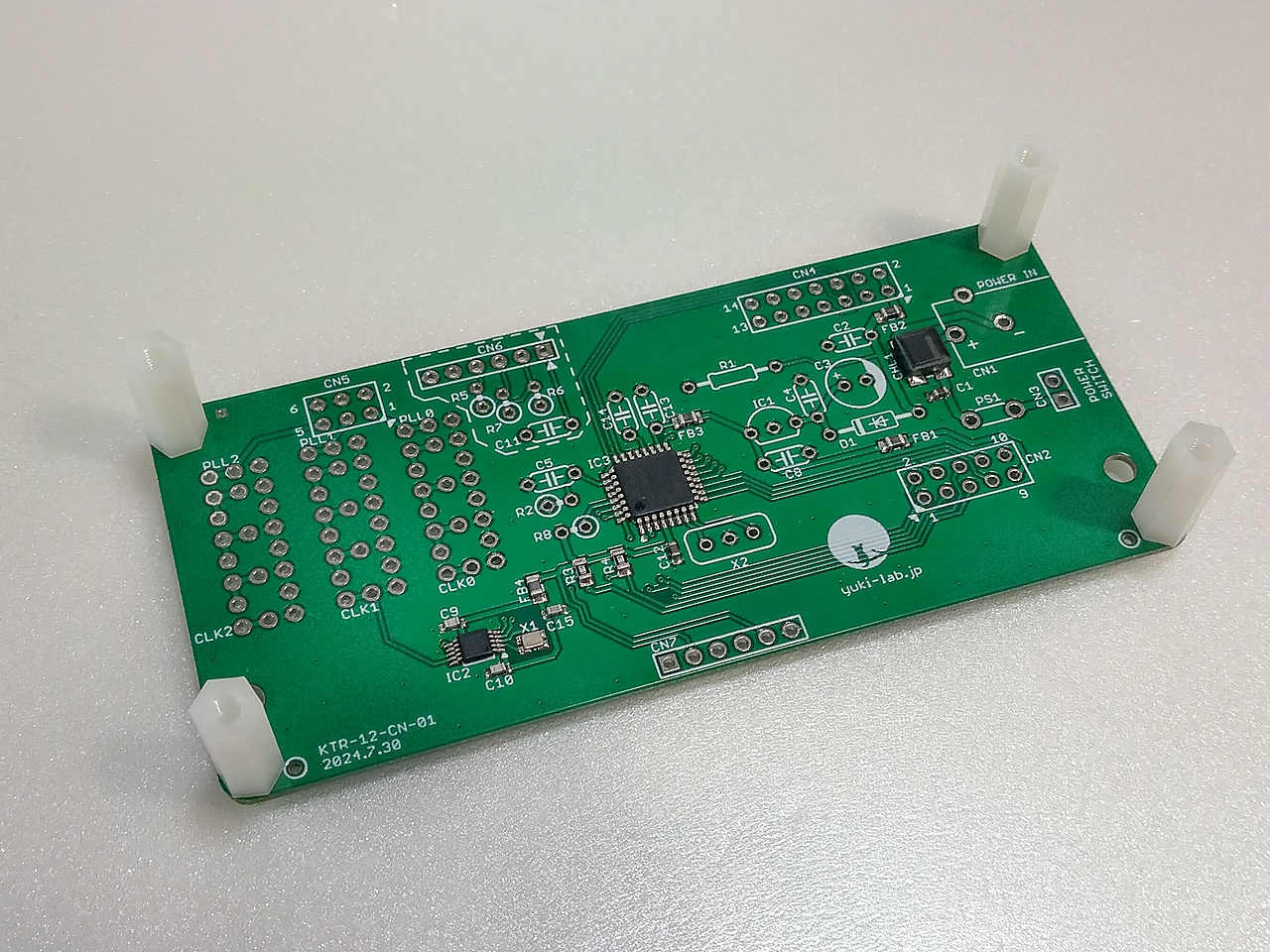

作業しやすいように表側にスペーサを取り付けます。

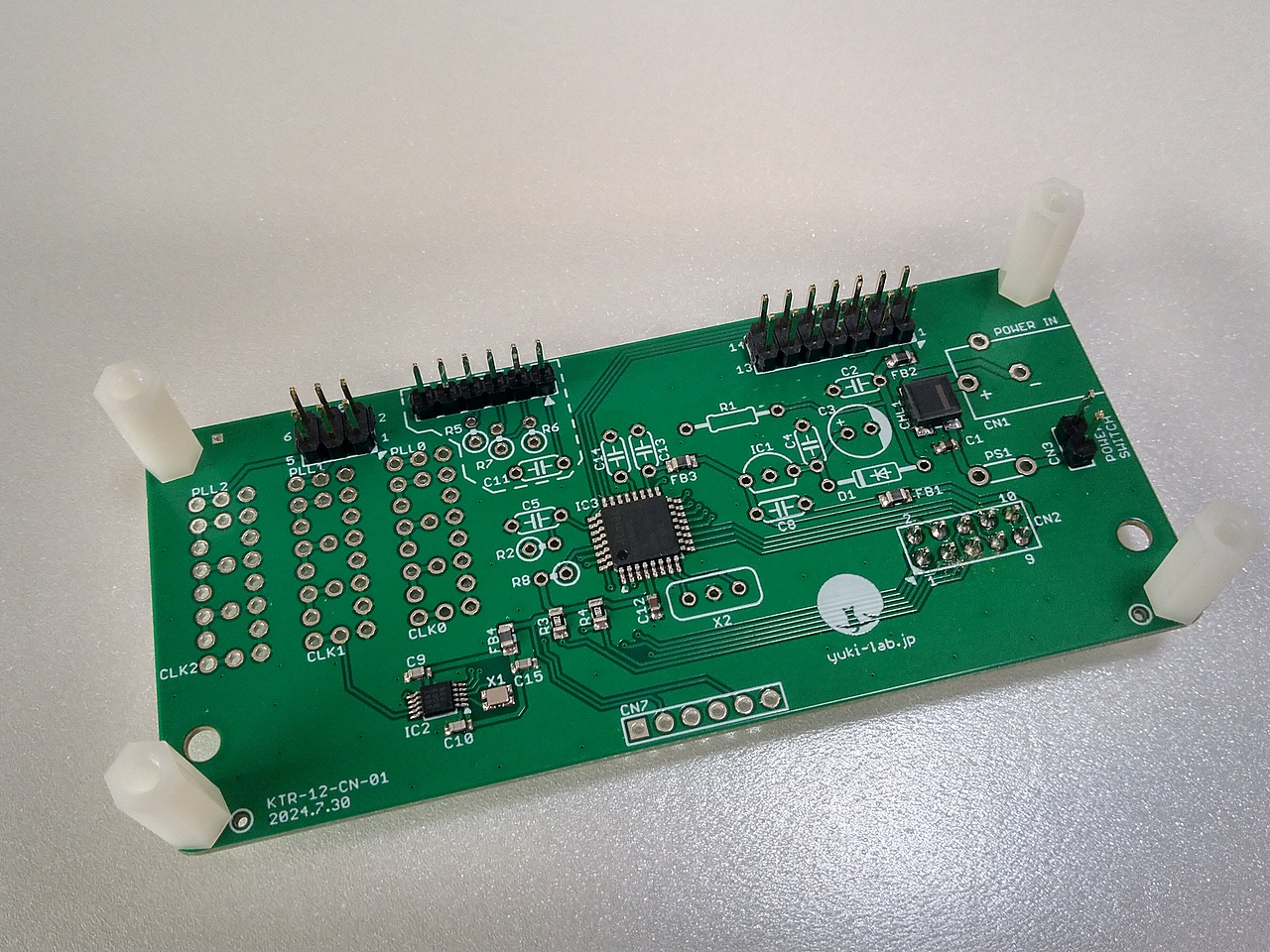

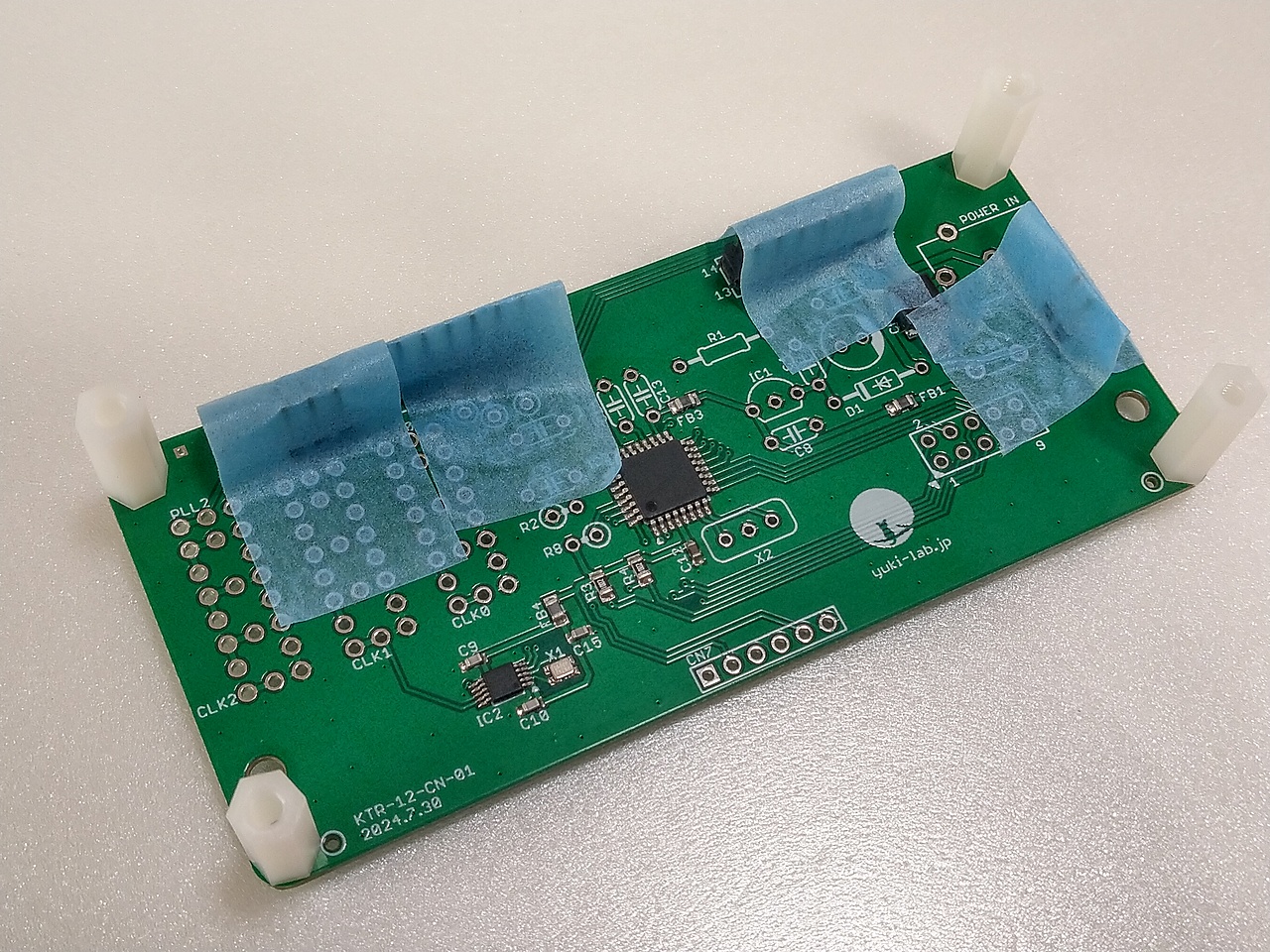

ピンヘッダを取り付けます。落ちないようにマスキングテープなどで固定するとよろしいかと思います。ただ、曲がったり傾いたりもしやすいので１ピンだけハンダづけして具合を見て修正、良ければ残りをつけるようにします。

CN7は実装しません。CN6は Arduinoのプログラム端子です。スケッチ(プログラム)を書き換える必要がない場合は取り付けなくてもかまいません。後で必要になってからつけてもいいですね。

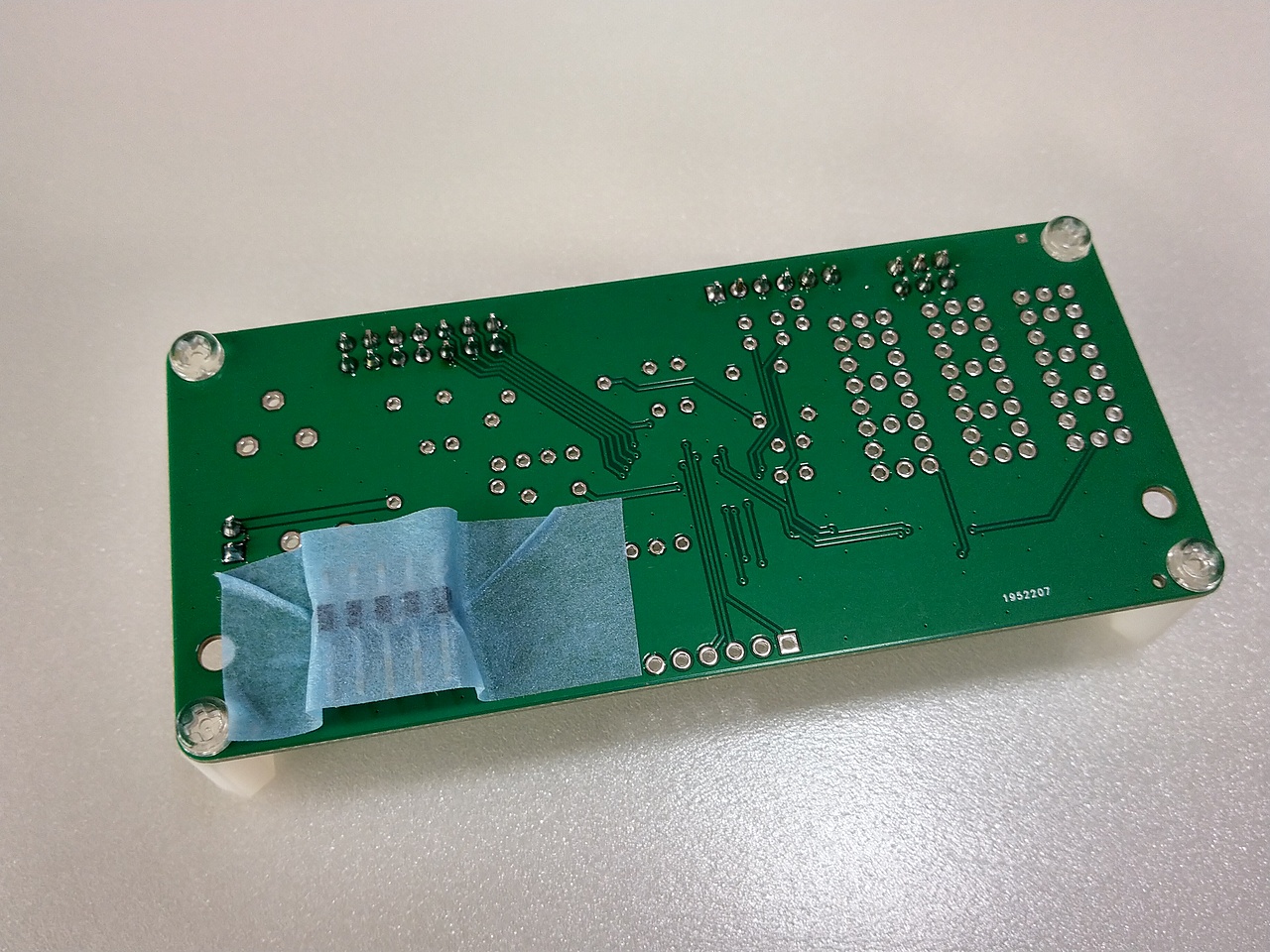

パネル基板と L字型に組み合わせる場合は CN2は裏面に取り付けます。やはりマスキングテープで固定してから……

表側でハンダづけします。

なお、L字型にはせず、パネル基板を離してケーブルでつなぐ場合は CN2にはストレート型のピンヘッダを裏面ではなく表面につけた方がいいでしょう。

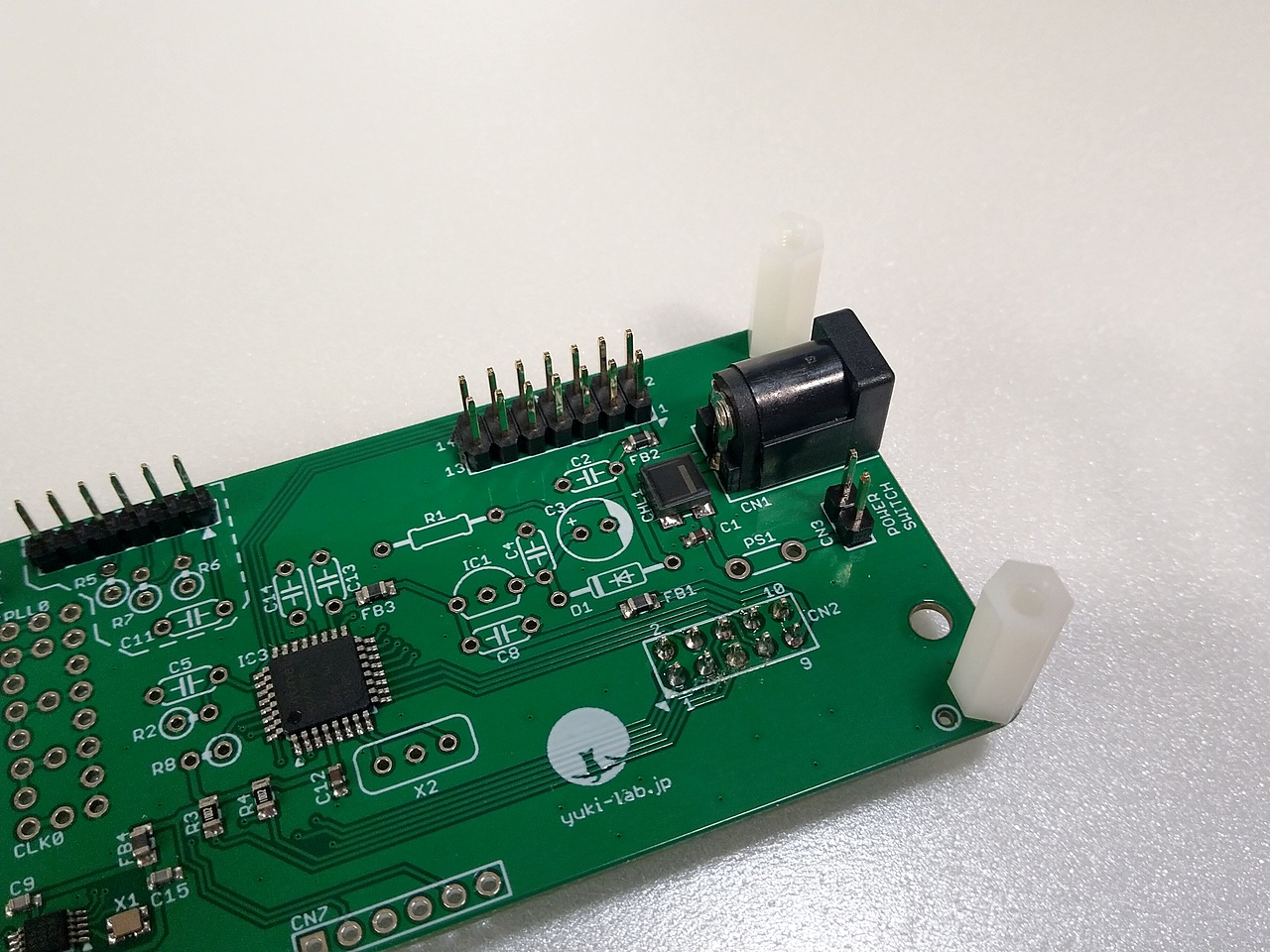

CN1 電源コネクタをつけます。

D1, C3, PS1, IC1を取り付けます。D1, C3, IC1は向きに注意。

グランドパターンは熱が奪われるのではんだ付けがしにくいですが、特に IC1と C8の取り付けには注意してください。ここのグランドのはんだ付けが不良だと 3.3V電源ラインに異常な電圧がかかることがあり、ICが破損する可能性があります。

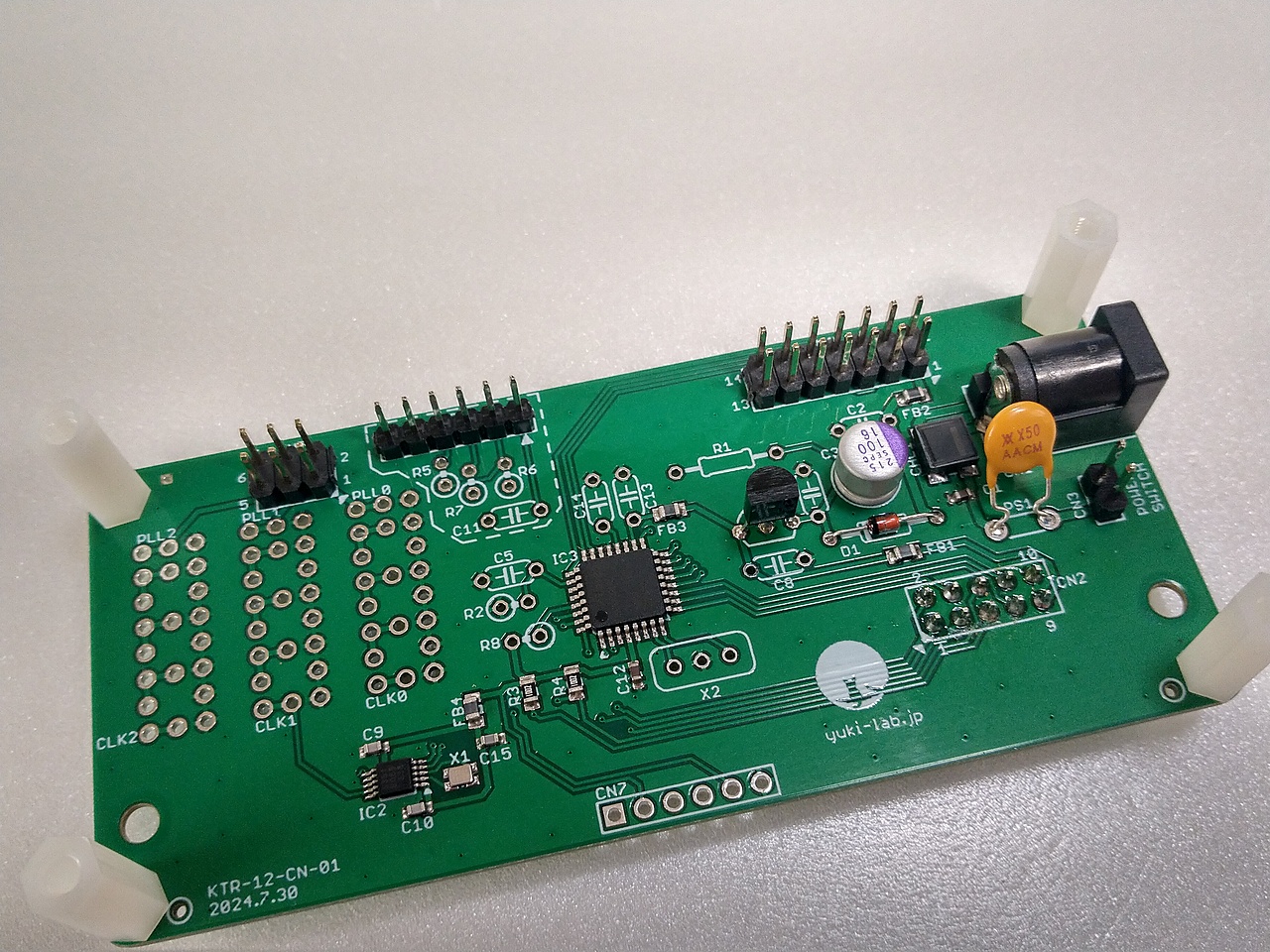

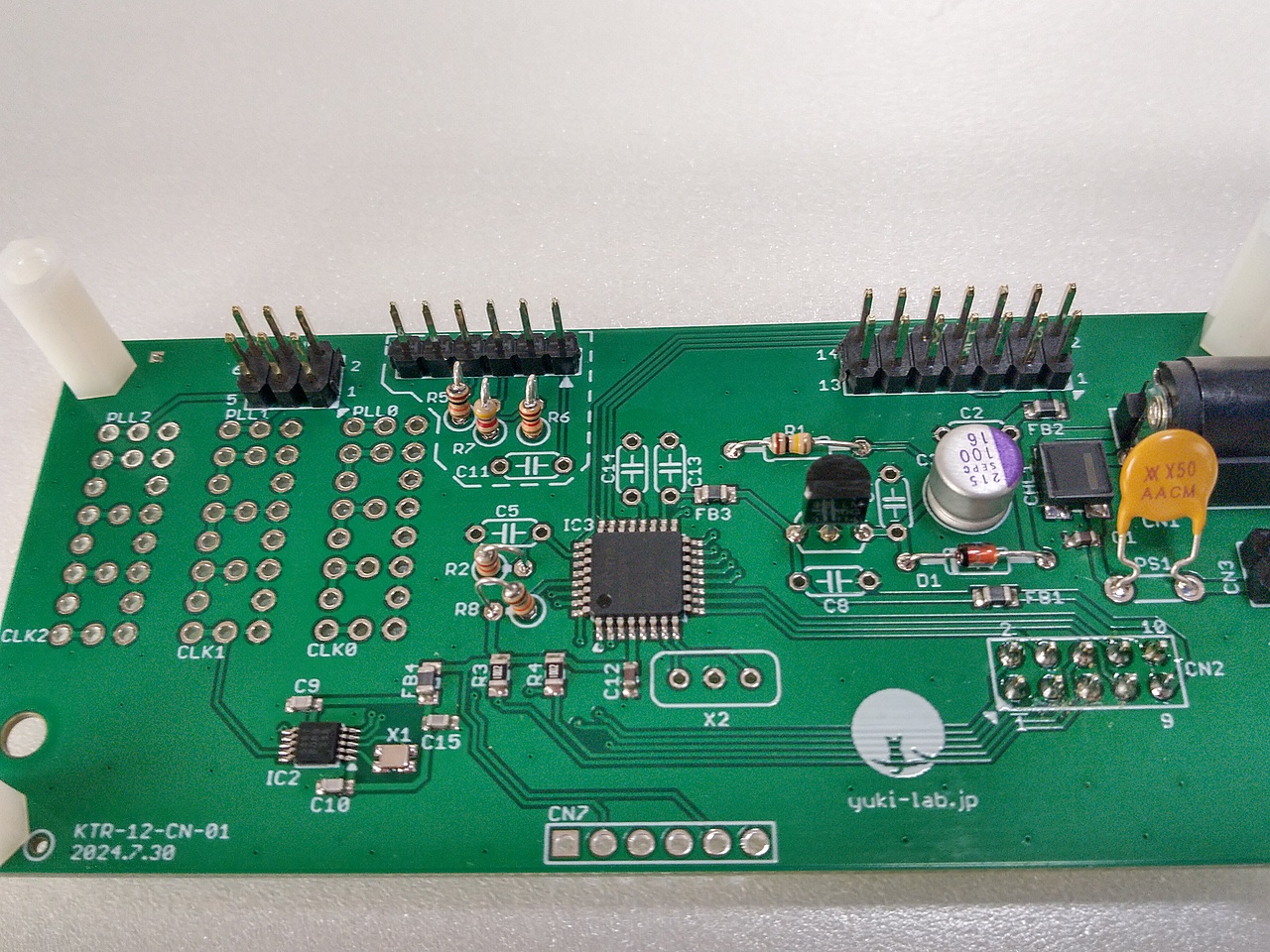

抵抗(R1〜R8)を取り付けます。R3と R4は実装済みです。CN6の回りの点線内は Arduinoプログラムをする場合に必要になりますが、プログラムしないのであれば取り付けなくてもかまいません。

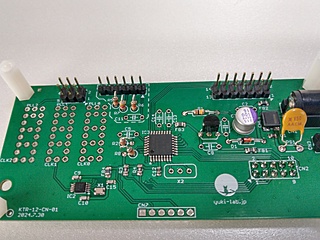

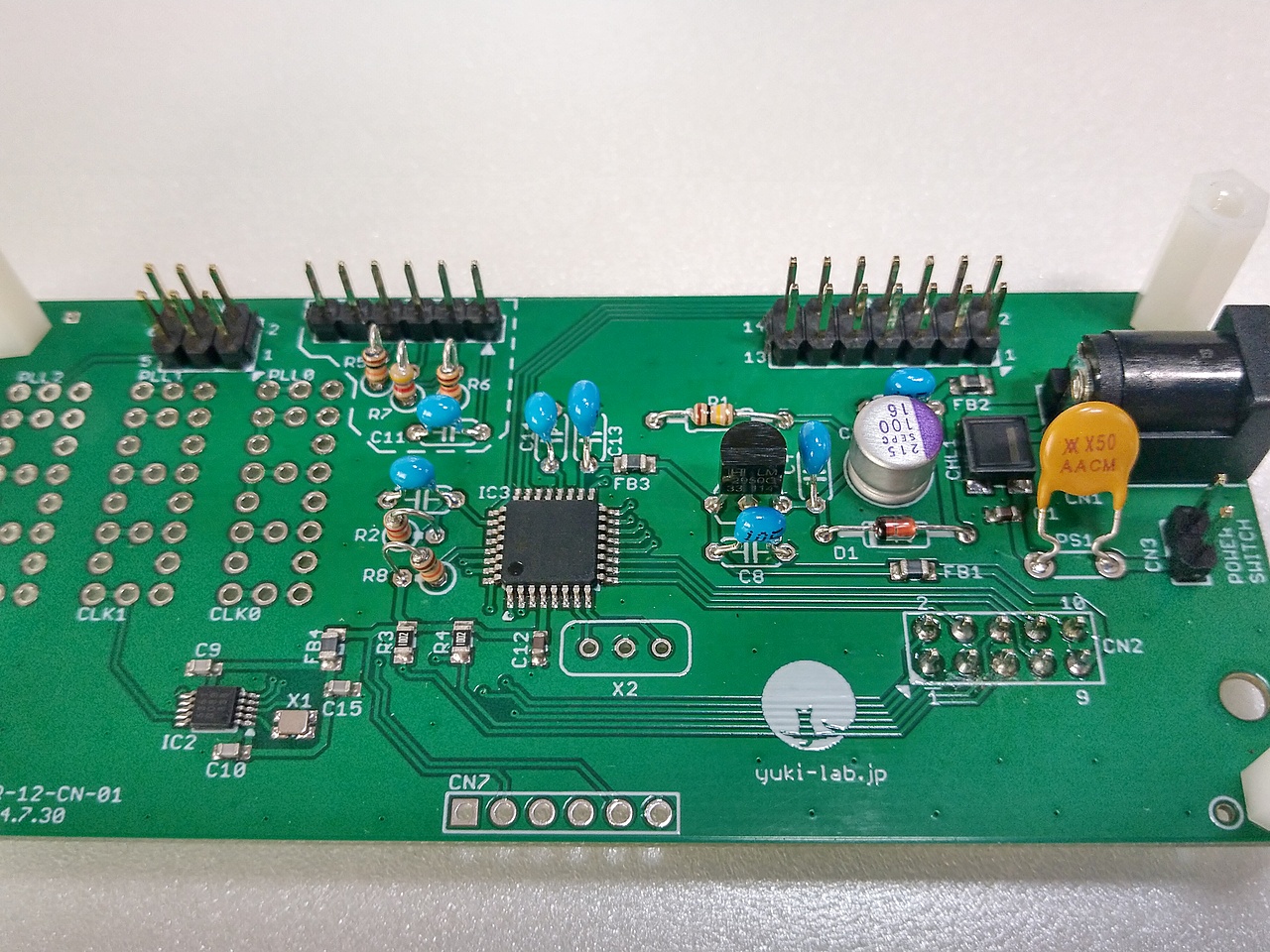

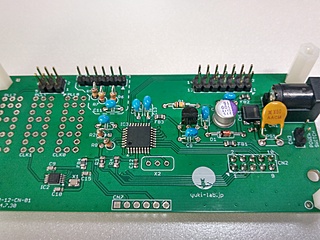

コンデンサを取り付けます。数が多いですが、大半は実装済みだったりするので 1μFと 0.1μFだけです。文字が読みにくいので取り違えないように注意。

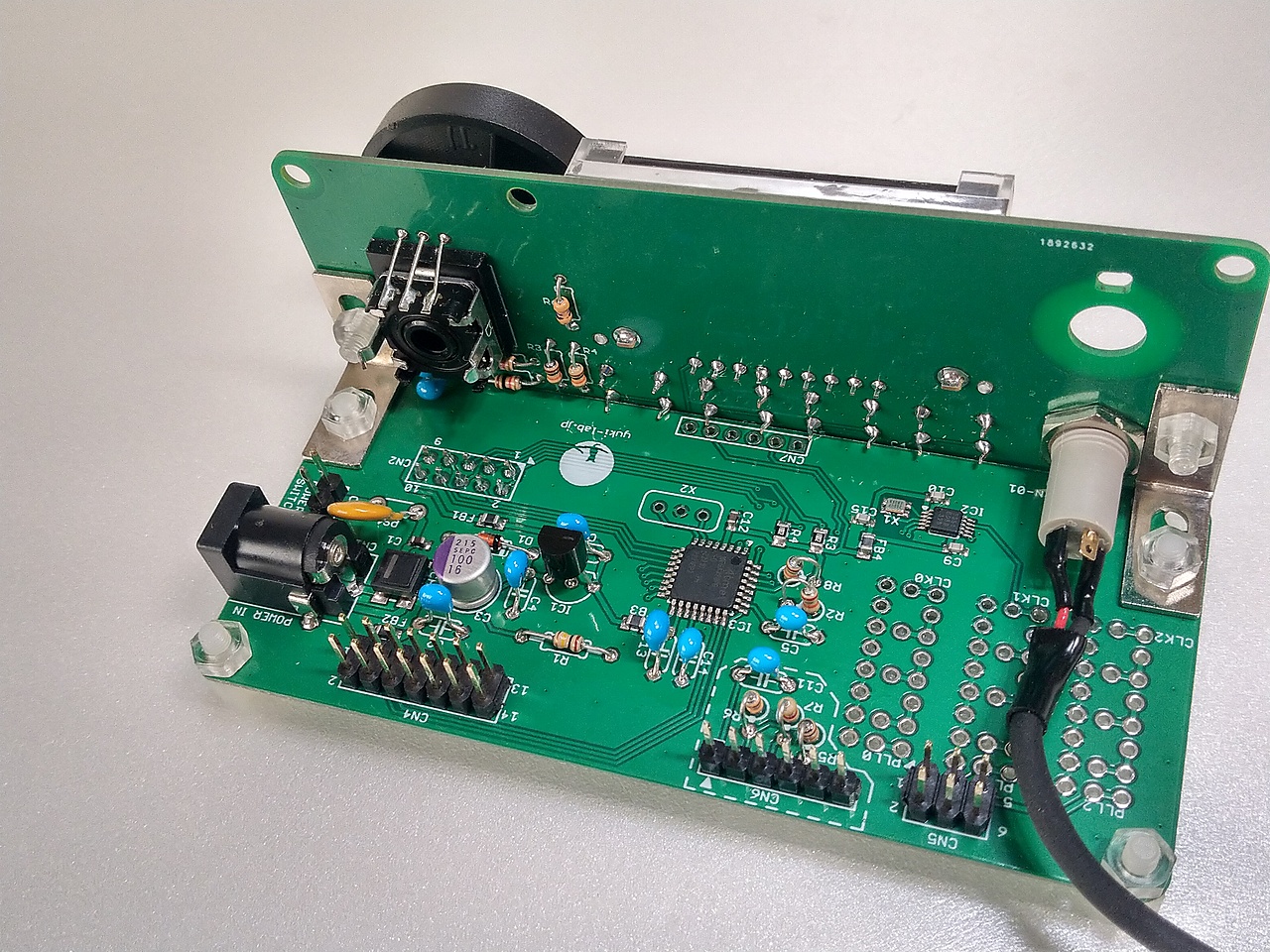

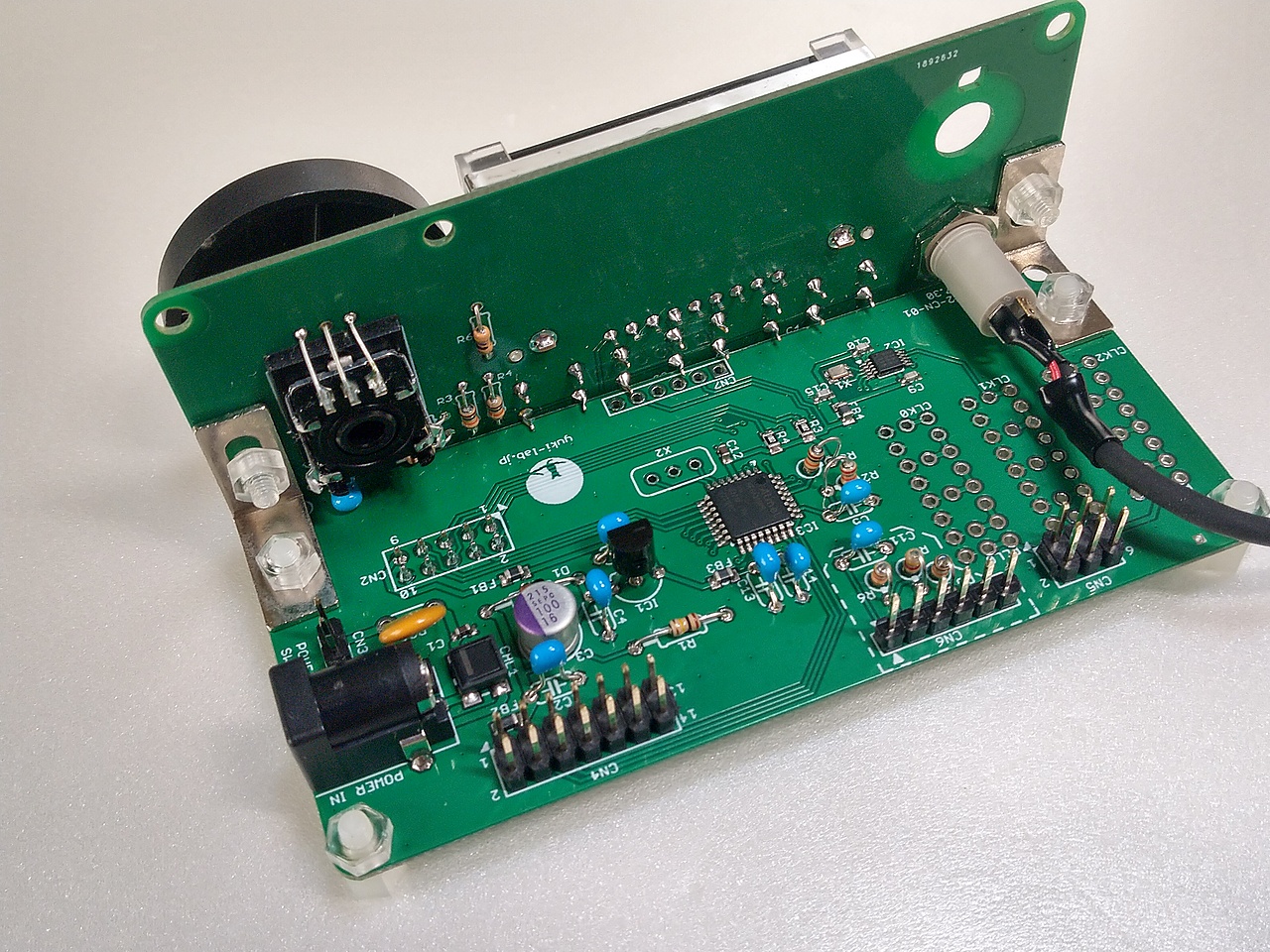

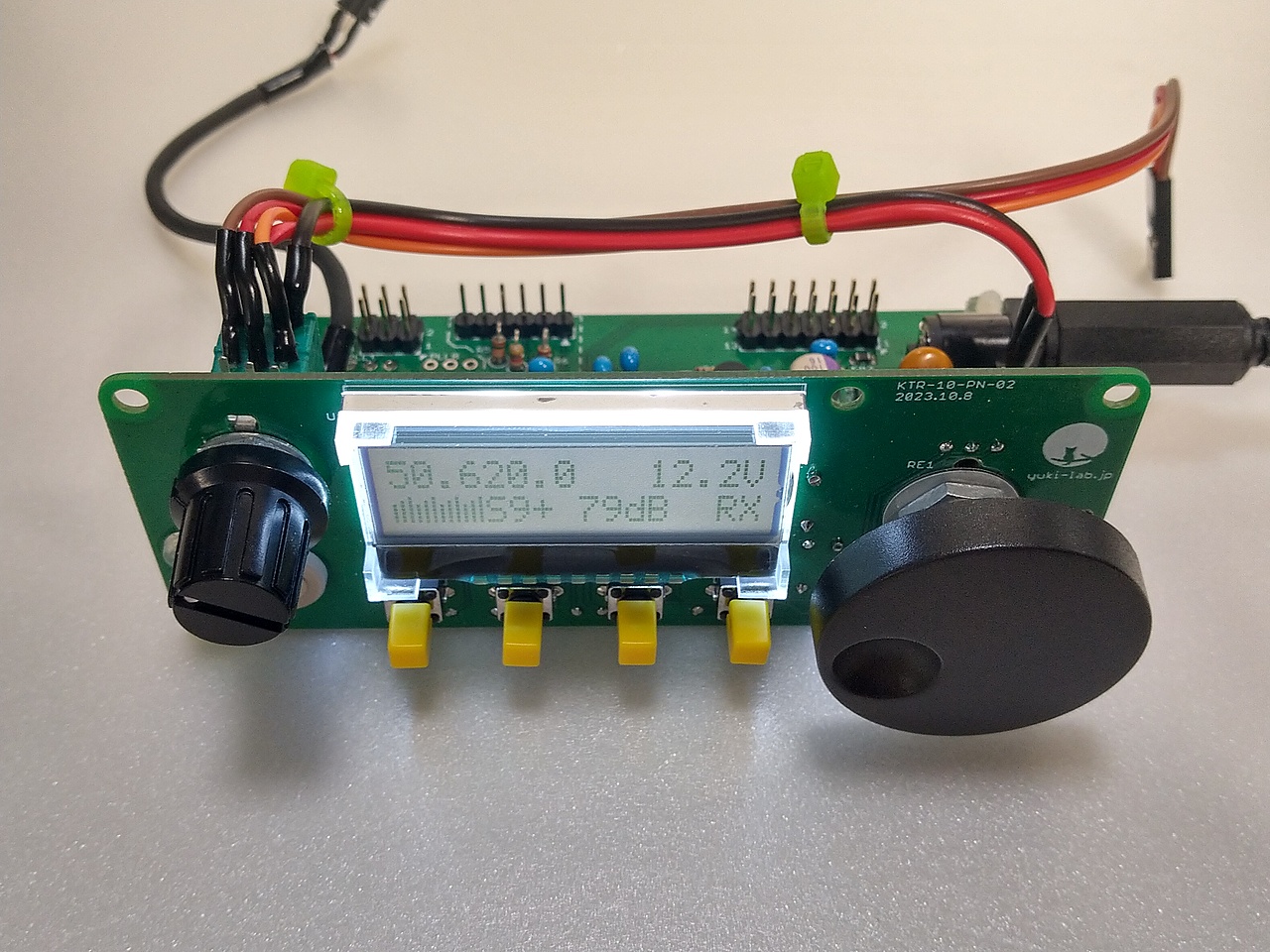

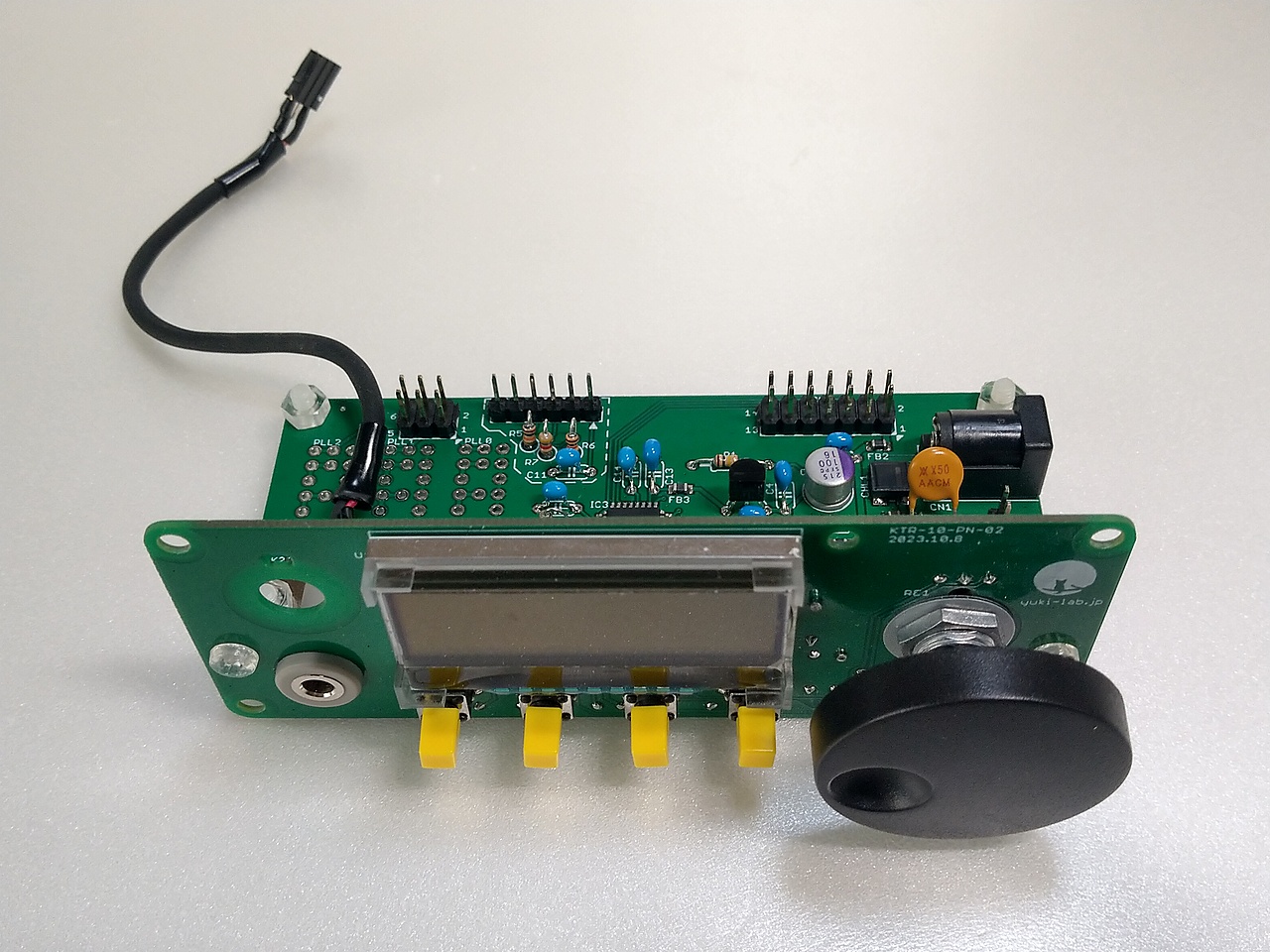

ひとまず完成。パネル基板と組み合わせた画像です。

パネル基板にΦ3.5mmのコネクタがついていますが、これはコネクタが穴を通らなくて外せなくてつけたまま撮影した為で気にしないでください。

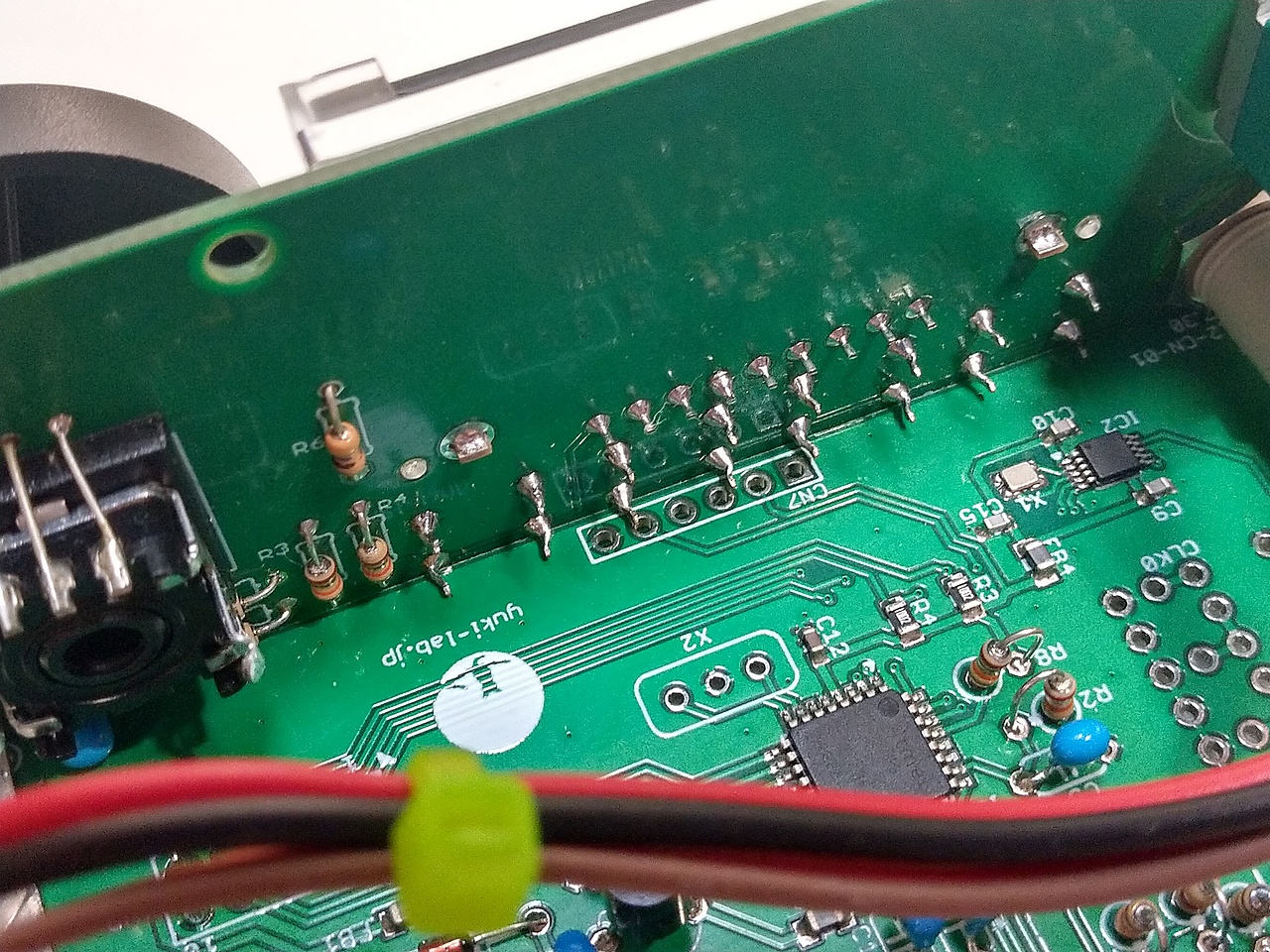

表側はこんな具合。

MCUはプログラム書き込み済みなので電源を入れれば液晶表示すると思います。まだ受信基板をつないでいないので信号強度はノイズ次第になるのでとりあえず無視してください。

→KTR-10 / KTR-12 パネル操作説明

CN7のランドと表面パネルにつけたボタンの足がかなり近いです。接触していたり、する可能性がある場合はボタンの足を切ったりランドをテープで覆うなどしてください。まあ、大丈夫だとは思いますが。
