小さくまとめてみました
AVR-Doperは AVR標準の開発ツールである STK500コンパチブル(サブセット)のプログラマ(ライタ)です。インターフェースは USBですが、特殊な LSIを使わず、ATmega8で直接 USBを駆動します。対象ターゲットの電圧は 2〜5Vです。

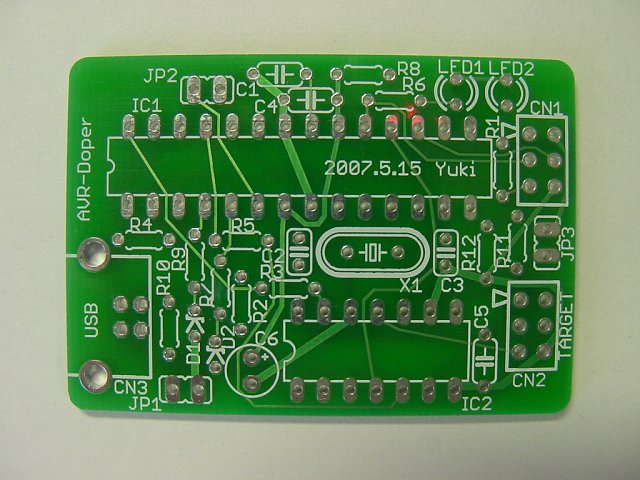

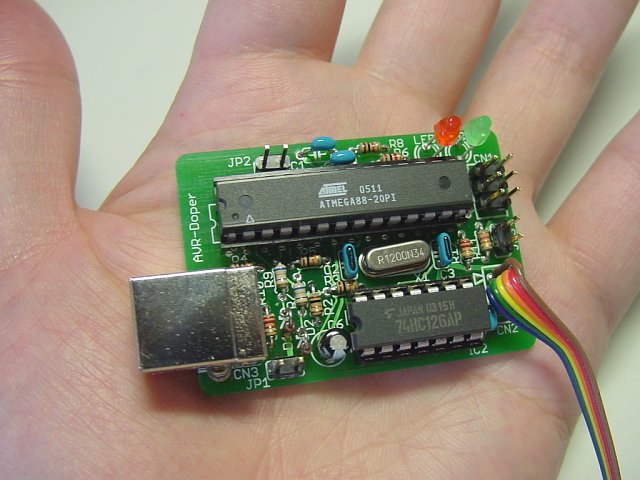

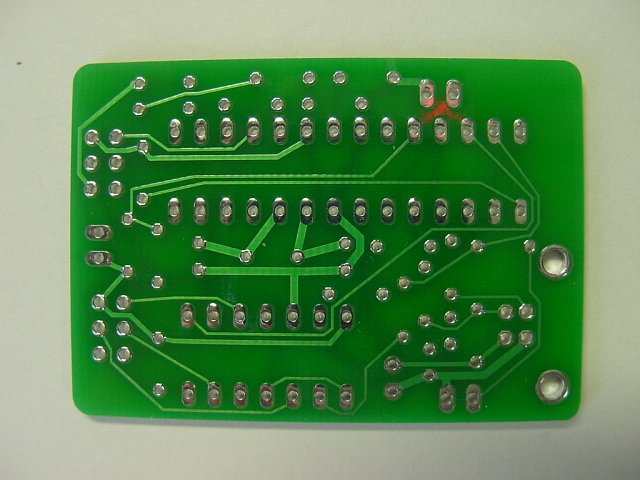

今回はこれをほとんどそのまま基板化しました。ただし、オリジナルにあった 8/14ピン用高電圧シリアルプログラミング機能は省き、ISPコネクタは６ピン専用としました。また、電源LEDと自分自身のプログラミング用の ISPコネクタを追加しています。
基板は BK-1と同様に表面実装部品を使わずに普通のリード線タイプを使ってハンダづけに不慣れな人にも比較的作りやすくしています。しかし、それでも基板サイズは 50 x 35mm と極力小さくしました。このサイズはタカチの小型プラスチックケース SW-55G/B
(55 x 40 x 20mm)に収められる寸法です。

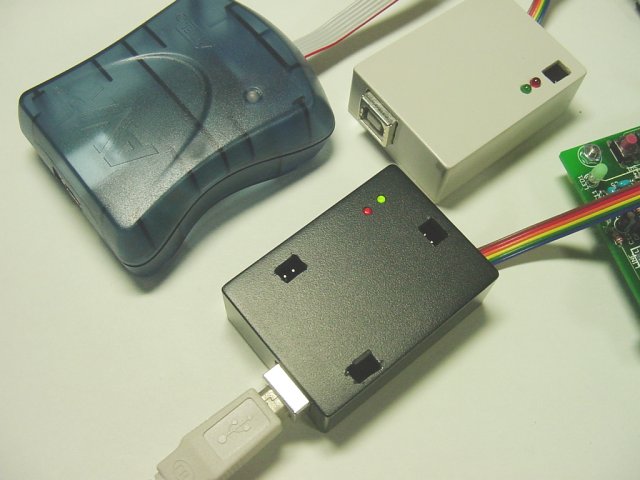

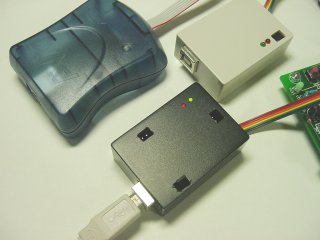

画像中央の黒いのがタカチ SW-55Bに収めた AVR-Doperです。白いのは以前作った USBasp、半透明なのが借り物の AVRISPmkIIです。
※ユウピット電子にて USBaspのキットを委託販売しております。そちらもご検討ください。
この基板の実費配布を致します。送料込みで 2,000円です。基本的に基板だけの配布なので他の部品はご自分で用意する必要がありますが、特に入手が難しい物は使っていませんのでなんとかなるでしょう。しかし、この基板自体に使う AVRの書き込みについては困る人もいると思いますので、希望者にはプログラム書き込み済み AVR(ATmega88)と 12MHzクリスタルを +500円でお分けします。
| 内容 | 配布価格 |
|---|---|
| ・基板のみ | 2,000円 |
|
・基板 ・プログラム書き込み済み ATmega88 ・12MHzクリスタル | 2,500円 |
クロネコメール便でよければ送料はこちらで負担しますが、他の配送方法をご希望の場合はその分の送料をご負担下さい。また、代金の振込手数料についても負担願います。詳しくは メールフォームでお問い合わせ下さい。
| 基板残り枚数: 2枚(2007.7.20) |
WindowsXP + avrdude 5.4 + avrdude-GUI
WindowsXP + avrdude 5.3.1
Ubuntu 6.10 + avrdude 5.4

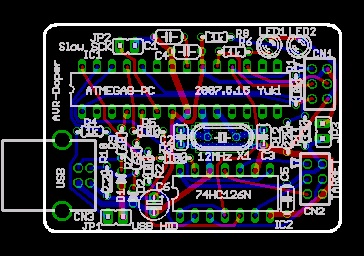

→Eagleソース(*.sch *.brd)

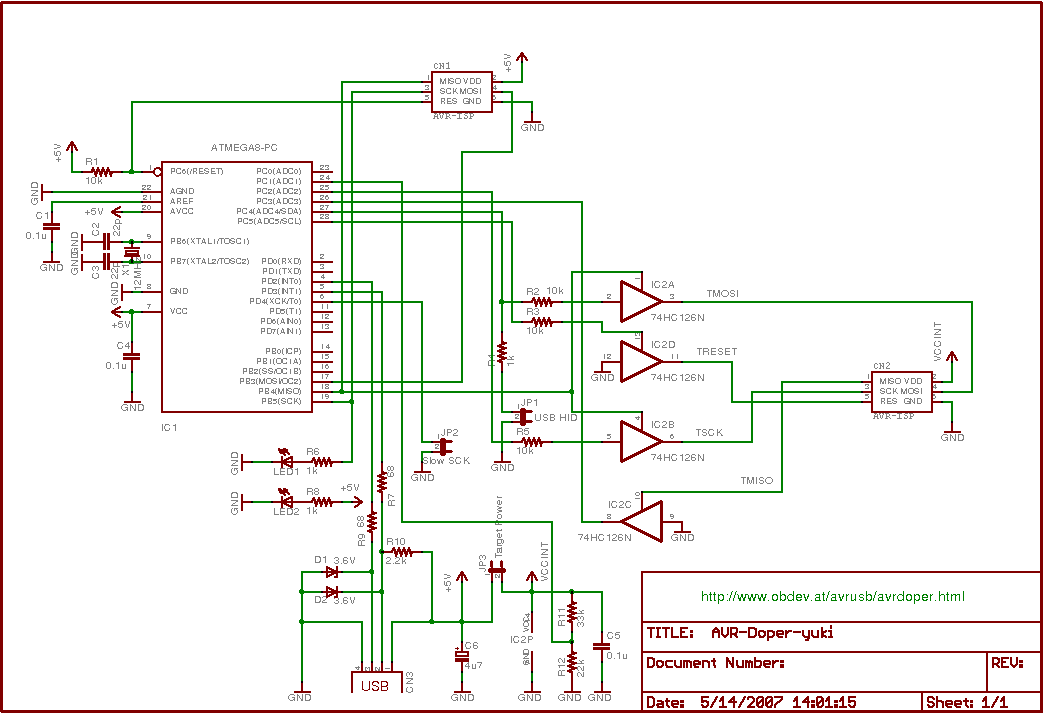

→回路図(png)
※ファームウェアやドライバは AVR-Doperのものを使って下さい。

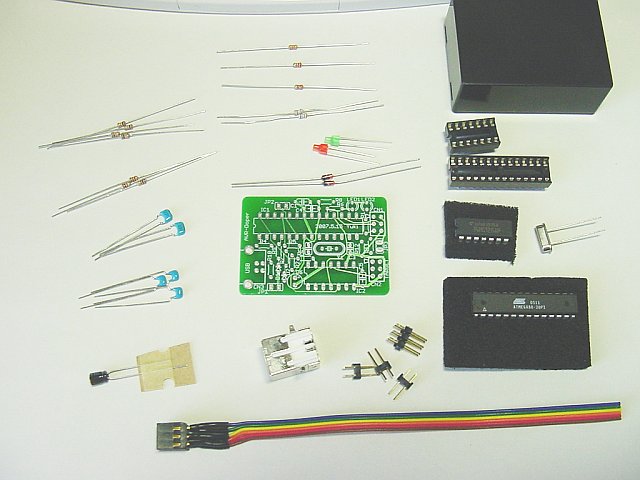

| 部品番号 | 値・型番 | 備考 |
|---|---|---|
| C1 | 0.1u | セラミックコンデンサ |
| C2 | 22p | |
| C322p | ||
| C4 | 0.1u | |
| C5 | 0.1u | |
| C6 | 4.7u | 電解コンデンサ 耐圧 6.3V以上。10uFでも可 |
| CN1 | 2 x 3 ピンヘッダ (自分自身プログラム用) | 通常は実装不要 |
| CN2 | 2 x 3 ピンヘッダ (ターゲット用) | 必須だが、直接ケーブルを引き出してもよい 秋月のピンヘッダを折って使う |
| CN3 | USB-B | 秋月のUSB-Bコネクタ相当品 |
| D1 | 3.6Vツェナーダイオード | 3.3〜3.6Vなら可 |
| D2 | 3.6Vツェナーダイオード | |
| IC1 | ATmega8-16PC/16PI | ファームウェアをコンパイルしなおせば ATmega88でも可 |
| IC2 | 74HC126 | |
| JP1 | ジャンパ・USB HIDモード | 秋月のピンヘッダを折って使う |
| JP2 | ジャンパ・Slow SCKモード | |
| JP3 | ジャンパ・ターゲット電源供給モード | |
| LED1 | Φ3mm(赤、オレンジ等) | プログラム中表示 |
| LED2 | Φ3mm(緑等) | 独自に追加した電源表示用 |
| R1 | 10k | 1/6Wを前提にしているが、部品を立てれば 1/4Wでも実装可能 |
| R2 | 10k | |
| R3 | 10k | |
| R4 | 1k | |
| R5 | 10k | |
| R6 | 1k | |
| R7 | 68 | |
| R8 | 1k | |
| R9 | 68 | |
| R10 | 2.2k | |
| R11 | 33k | |
| R12 | 22k | |
| X1 | 12MHz | |
| 28ピン(狭幅)ICソケット | IC1用。必要に応じて | |
| 14ピンICソケット | IC2用。必要に応じて | |
| ケース | タカチ SW-55G/B等 | |
| ISP用ケーブル・６ピンメスコネクタ | 秋月のピンソケット(メス)をぶった切って作る あるいは、ストロベリーリナックスの特注６Ｐリボンケーブルを購入する |
※オリジナルとは部品番号が異なっています。
