小さくまとめて 2 3〜5V対応
お詫び:3.0V以下ではうまく動作しません。3.0V以上でお使い下さい → 2.0V対応について
基板上の部品全部(プログラム書き込み済みAVRを含む)をユウピット電子にてキット販売しています。 ←終了しました。ご購入ありがとうございました。
ケースと USBケーブルは付属しませんので別途お買い求め下さい。
USBaspは Atmel AVRシリーズのシリアルプログラマ(ライタ)です。USBで AVRのプログラムの読み書きができます。パソコン側のコントロールソフトは異なりますが、純正の AVRISP mkIIと同様のものと言えるでしょう。AVR-Doperと同じく特殊な ICを使わずに ATmega8/48で直接 USBを駆動しています。
今回はこの USBaspを AVR-Doperと同様な回路でターゲット電圧 2 3〜5Vで使えるようにしてあります。ただしこれはオリジナルには無い機能なので、独自にパッチを当てたファームウェアを使います。

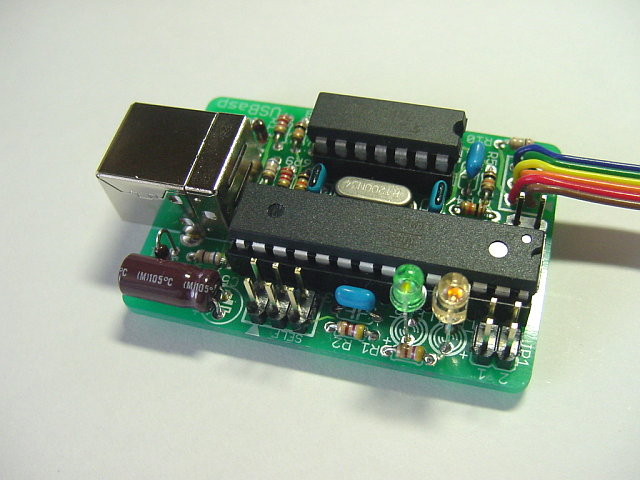

基板は 50mm x 35mm とかなり小さく作ってあります。これはタカチ SW-55G/B(55mm x 40mm x 20mm)にすっぽりと収まるサイズです。また、組み立てやすいように表面実装部品は使っていません。しかし小型にしてある分、全くの初心者にはハンダづけは少し難しいかもしれません。

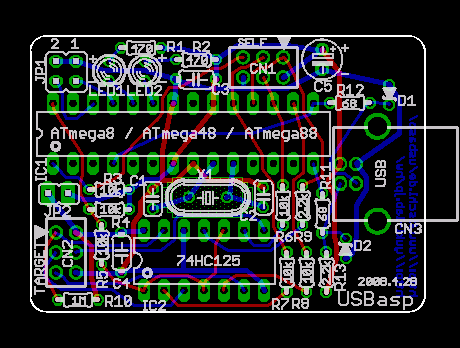

新バージョン基板できました。と言ってもほとんど同じですが、一部の部品配置を少し変え、C5の電解コンデンサに普通の背の高い部品を使った場合に寝かせることができるようになっています。また、ランド径を少し大きくしましたのでその分、ハンダづけがしやすくなったかもしれません。
→Eagleソース(*.sch *.brd)
→回路図(*.png)
→usbasp.2009-02-28 Version Intel Hex File(ATmega8)
→usbasp.2009-02-28 Version Intel Hex File(ATmega48)
→usbasp.2009-02-28 Version Intel Hex File(ATmega88)
→usbasp.2009-02-28 Version isp.c patch
old version
→usbasp.2007-10-23 Version Intel Hex File(ATmega8)
→usbasp.2007-10-23 Version Intel Hex File(ATmega48)
→usbasp.2007-10-23 Version Intel Hex File(ATmega88)
→usbasp.2007-10-23 Version isp.c patch
→usbasp.2007-07-23 Version Intel Hex File(ATmega8)
→usbasp.2007-07-23 Version Intel Hex File(ATmega48)
→usbasp.2007-07-23 Version isp.c patch
→usbasp.2006-12-29 Version Intel Hex File(ATmega8)
→usbasp.2006-12-29 Version Intel Hex File(ATmega48)
→usbasp.2006-12-29 Version isp.c patch
avrdudeをお使い下さい。WindowsXPユーザーには avrdude-GUIもあります。
JP1は ISPクロック(読み書きスピード)の変更用です。ターゲットAVRのクロックに応じて設定してください。最近の AVRは工場出荷時は 1MHzになっていますので、最速モードでは書き込めません。最初は遅い ISPクロックでヒューズを書き換えてください。また、ターゲット基板の電源電圧が 3.3V以下の場合は少し遅めの設定にすると安定して書き込めると思います。
ジャンパ設定 | ISPクロック | ターゲット クロック | 備考 |
---|---|---|---|
or | 375kHz | 1.5MHz以上 |
デフォルトの最速モード。 2009-02-28バージョンのファームウェアの場合はソフトウェア側から ISPクロック変更可能。 |
約8kHz | 32kHz以上 | 特に遅いクロックで使う場合に使用 | |
188kHz | 750kHz以上 |
最速の 1/2。オリジナルの USBaspには無い独自モード |
|
94kHz | 375kHz以上 |
最速の 1/4。オリジナルの USBaspには無い独自モード ターゲット電圧が 3.3V以下の場合はこちらの利用を推奨 |
JP2をショートするとターゲット基板に 5Vを供給します。ただし、元々パソコンの USBコネクタからの電源供給ですから、大電流はとれません。
部品番号 | 値・型番 | 備考 |
---|---|---|
C1 | 22p | セラミックコンデンサ |
C2 | 22p | |
C3 | 0.1u||
C4 | 0.1u | |
C5 | 4.7u | 電解コンデンサ 耐圧 6.3V以上。10uFでも可 高さが 11mm未満でないとケースの天井とぶつかる |
CN1 | 2 x 3 ピンヘッダ (自分自身プログラム用) | 通常は実装不要 |
CN2 | 2 x 3 ピンヘッダ (ターゲット用) | 必須だが、直接ケーブルを引き出してもよい 秋月のピンヘッダを折って使う |
CN3 | USB-B | 秋月のUSB-Bコネクタ相当品 |
D1 | 3.6Vツェナーダイオード | 3.3〜3.6Vなら可 |
D2 | 3.6Vツェナーダイオード | |
IC1 | ATmega8-16PC/16PI | ファームウェアをコンパイルしなおせば ATmega48でも可 |
IC2 | 74HC125 | |
JP1 | ジャンパ(2 x 2 ピンヘッダ)・SCKクロック変更 | 秋月のピンヘッダを折って使う |
JP2 | ジャンパ(2 x 1 ピンヘッダ)・ターゲット電源供給モード | |
LED1 | Φ3mm(赤、オレンジ等) | プログラム中表示 |
LED2 | Φ3mm(緑等) | 電源表示用 |
R1 | 470 | 1/6Wを前提にしているが、 部品を立てれば 1/4Wでも実装可能 |
R2 | 470 | |
R3 | 10k | |
R4 | 10k | |
R5 | 10k | |
R6 | 10k | |
R7 | 10k | |
R8 | 10k | |
R9 | 2.2k | |
R10 | 1M | |
R11 | 68 | |
R12 | 68 | |
R13 | 2.2k | |
X1 | 12MHz | |
28ピン(狭幅)ICソケット | IC1用。必要に応じて | |
14ピンICソケット | IC2用。必要に応じて | |
ケース | タカチ SW-55G/B等 | |
6芯ケーブル・6ピンメスコネクタ・熱収縮チューブ等 | 秋月のピンソケット(メス)をぶった切って作る あるいは、ストロベリーリナックスの特注6Pリボンケーブルを購入する |
|
ジャンパショートソケット | 廣杉計器 MJS-1305B等 |
※オリジナルの USBaspとは部品番号が異なっています。
この回路は 74HC125を使っている為、2.0V以上で動作すると考えていたのですが、74HC125が出力トレンラントではないので、ターゲット電源が 2.0V時に High出力は 2.0V程度までしか上がりません。一方、 ATmega48の 5V動作時の VILが 0.6VCC = 3.0V以上なので、74HC125の High出力を認識できません。今まで 2.0Vから使えるように書いていたことをお詫び致します。
なお、74HC125の代わりにルネサスの 74LVC125を使えば 2.0Vでも動作します。当方で試してみたところ、良好な結果が得られました。しかし、74LVC125には DIPのタイプは無いので、アイテムラボの SOP14-1P27(2)等の変換基板が必要になります。また、ルネサス以外の 74LVC125は最大 3.6Vまでしか動作保障されませんので、必ずルネサスの物(RD74LVC125BFP or HD74LVC125A)を使って下さい。RD74LVC125BFPの場合は最低動作電圧が 1.65Vなので 1.8Vでも動作すると思います。
