汎用の FM/MP3プレーヤー基板

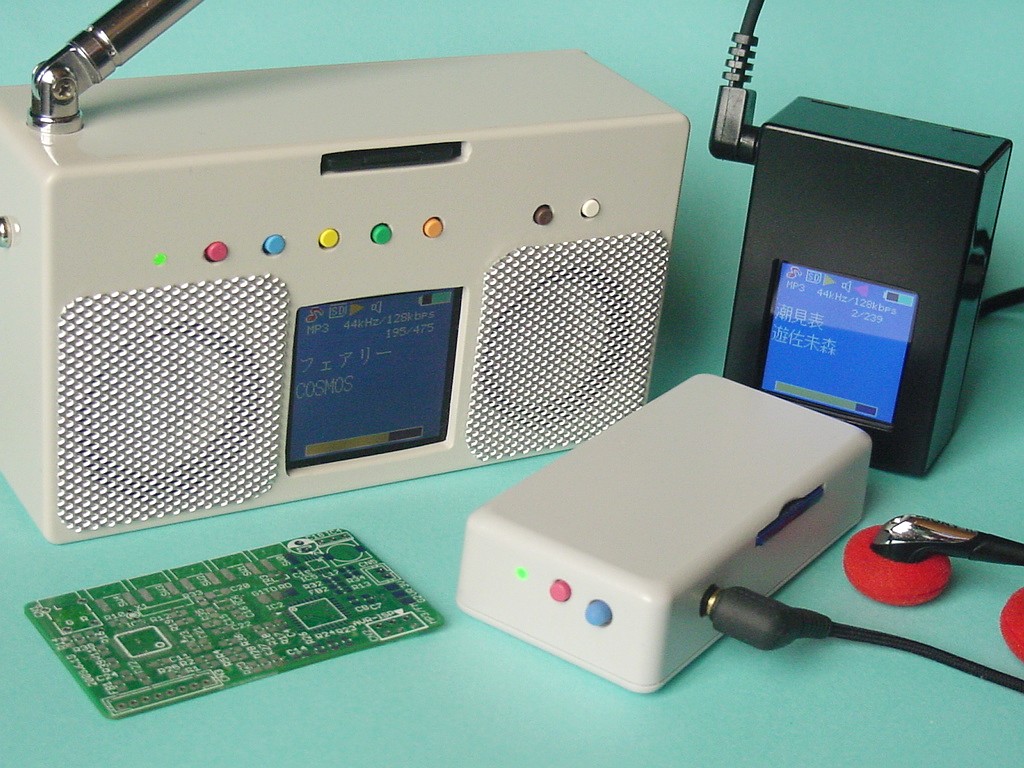

　今までの MP3プレーヤーの集大成として、ある程度汎用的に使える FMチューナー付きの MP3プレーヤー基板を作ってみました。

　できるだけ小さくしたいですが、機能も色々つめこみたいし、入手や組み立ての楽な部品も使いたいというのも考慮しつつ設計して、結局以下のような仕様になりました。

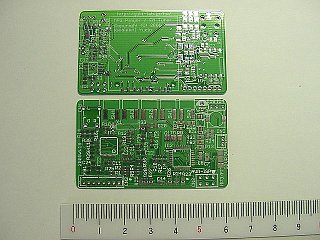

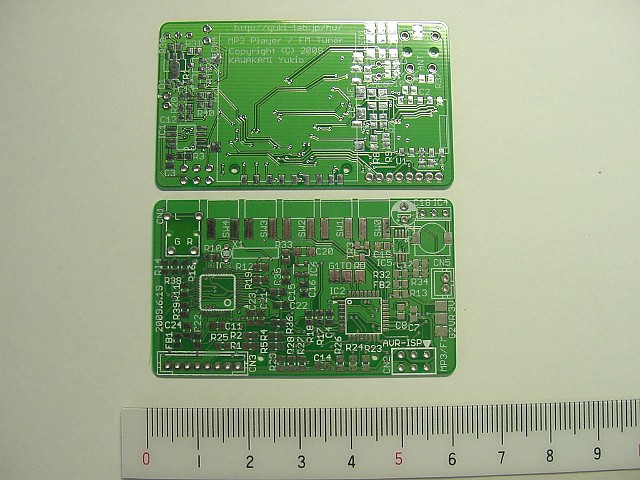

• 基板サイズは 60mm x 35mm。板厚は特注でちょっと高くなりますが 0.8mmにしました。
• MCUは ATmega168 or ATmega328p。MP3デコーダは VS1053B。FMチューナーは SparkFunの WRL-08770モジュールを使います。
• 色々な電源を使えるよう、DC/DCコンバータと三端子レギュレータ用のパターンを用意しています。
• miniSDや microSDでなく、あえて普通の SD/SDHCカードコネクタを実装しました。
• 小型のシリアル制御タイプの液晶を表示する為の I/Fと、フォントなどのデータ格納用シリアルフラッシュ ROMも実装できます。
• 一応、基板上にスイッチを実装できます。２色LEDも実装できます。ヘッドフォン端子も。

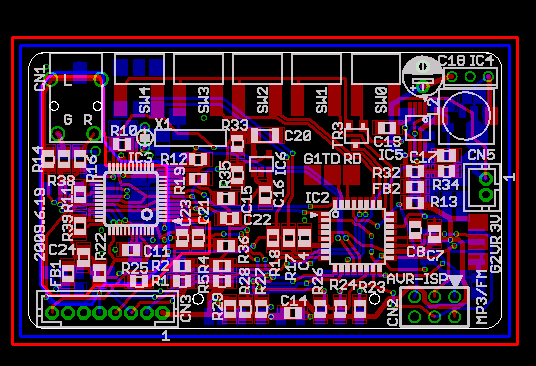

• ノイズに気をつけたパターンにしてあります。実際、ヘッドフォンで聞いても回路由来によるノイズは皆無です(わたしの耳で聴いた場合)。

　基板サイズは当初、タカチの SW-55に入るよう、50mm x 35mmを目指したのですが、さすがに無理でした。メモリーカードを microSDにすれば可能だったろうとは思いますが。

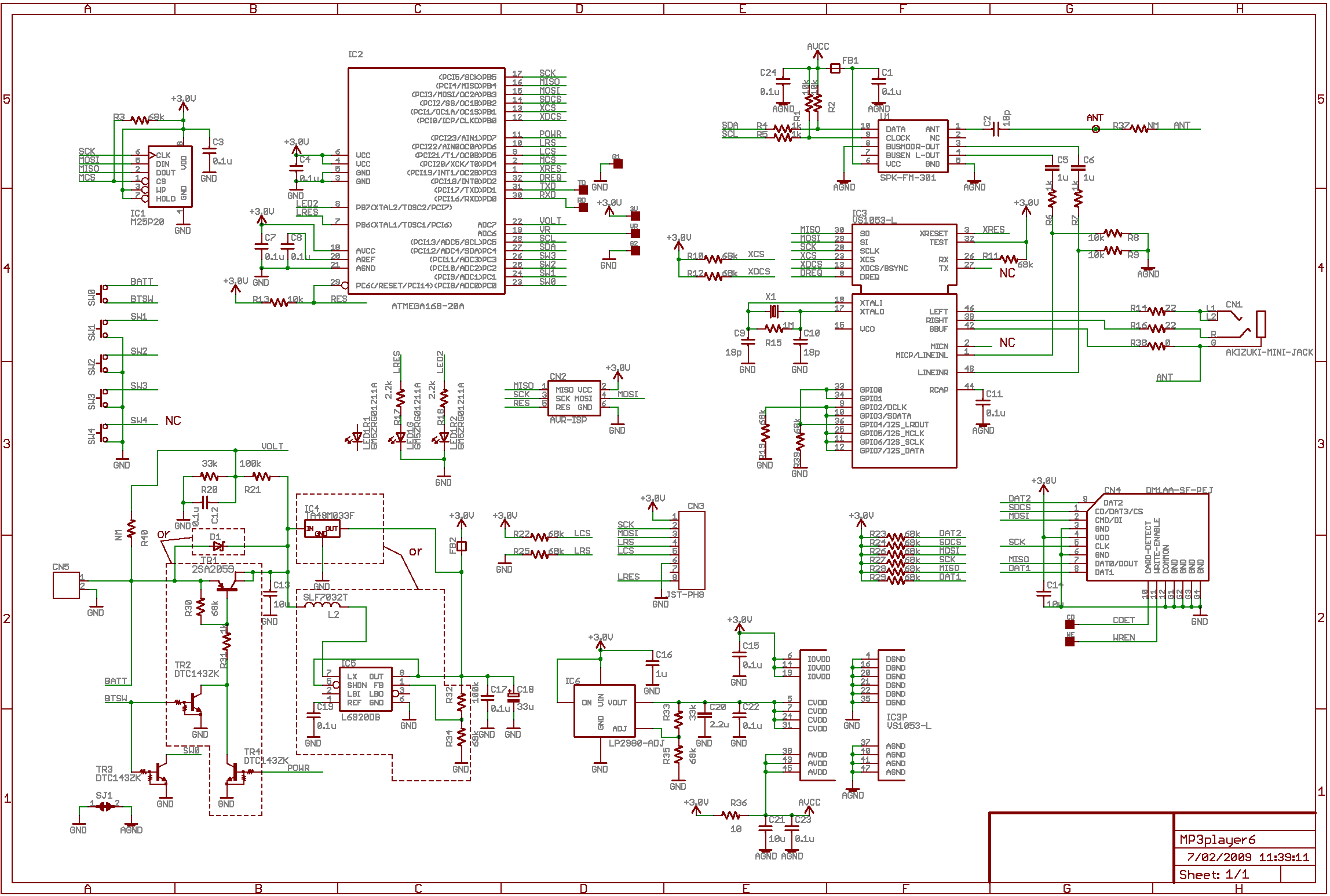

→回路図

ポケット FM/MP3プレーヤー

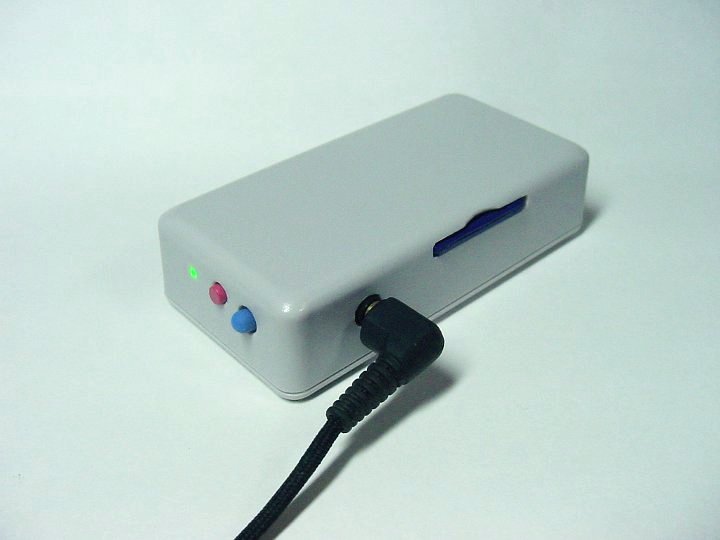

　汎用基板の実装例、まずはポケットタイプの FM/MP3プレーヤーです。基板上の回路のうち、三端子レギュレータと液晶 I/FとシリアルフラッシュROMの実装は省略しています。液晶表示がいらないので MCUは ATmega168で済んでいます。

　基板上のヘッドフォン端子と SDカードコネクタはそのまま利用しましたが、スイッチと LEDは基板上から線を引き出してケースに取り付けてあります。青いスイッチは超小型の４方向ジョイスティックです。これで音量上下と曲の送り／戻し操作をします。赤いスイッチは電源と FM/MP3モード切り替えです。

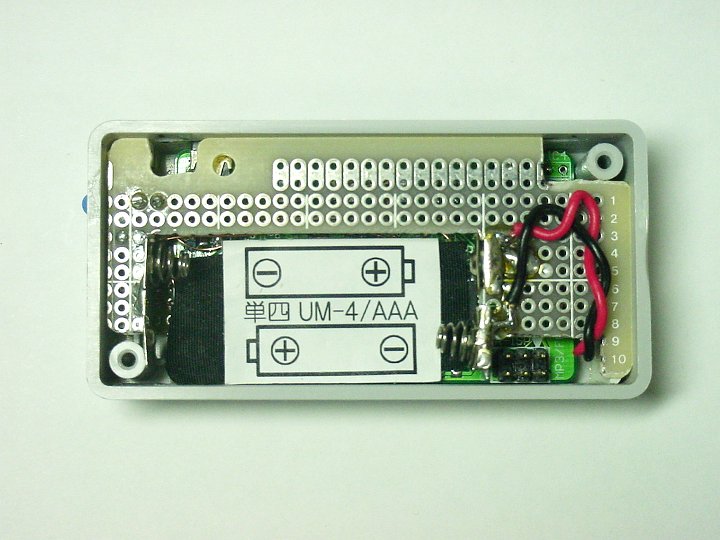

　内部です。基板が薄いので、その真上に単四電池を配置しています。電池 BOXの代わりに万能基板を切り欠いてそこに電池のコネクタをハンダづけしたものを使っています。

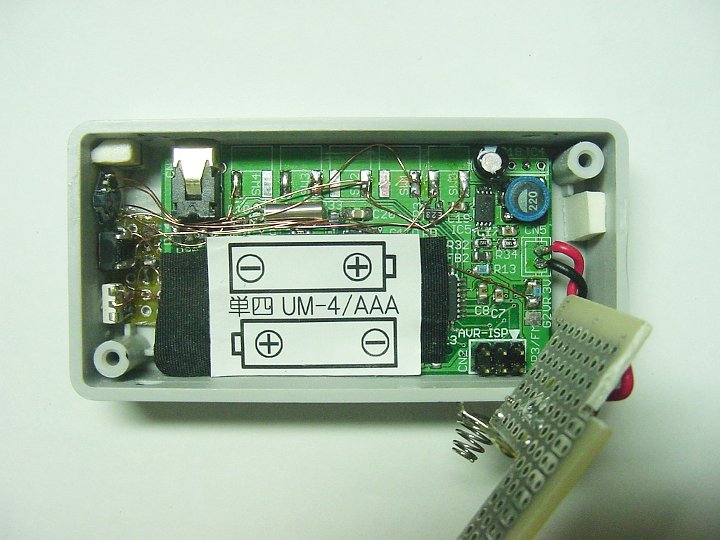

　電池抑えの基板を取り去ると汎用基板が見えます。
